SSTC Class-E II

Na druhý krát už dobre fungujúci SSTC a správne naladený v class E. Príkon SSTC je až 1kW, napájanie koncového stupňa 60V, použitý tranzistor bol najprv IRFP260 a neskôr IRFP4137.

      Po dlhom čase som sa opäť pustil do polovodičového tesláku. Zaobstaral som si už konečne poriadny osciloskop Tektronix 2x 200MHz, tak to chcelo hneď niečo vyskúšať, padlo to na niečo menšie, čo by som rýchlo dal dokopy z toho čo som mal práve doma. V skrini som našiel starý budič s TL494 a 2x UCC37321P (použité oba výstupy s TL494) určený pre budenie GDT a polomost. Nechcelo sa mi robiť na novo niečo vhodnejšie tak som použil to, čo som mal. Použitý je len jeden výstup z driveru na budenie IRFP260. S pomocou Jána Martisa som vypočítal k sekundárnej cievke počet závitov na primárnej cievke a veľkosť kapacity C na D-S tranzistora. Sekundár beží na 385kHz, vypočítaná kapacita C bola 42n, reálne tam mám 50n, s ktorou to ide lepšie. Kondenzátor treba dávať priamo na nožičky D-S tranzistora. Musí sa použiť impulzný napr. TESLA TC34*, ja som použil 2x v sérii TC342 100n/1500V. Počet závitov na primárnu cievku vyšiel 3z. Napájacie napätie vzhľadom na použitý tranzistor IRFP260 (200V, 50A) a použitého budenia v class E môže byť max. 40-45V, čo som cca pod jeho hranicou, až mierne na nej (zhruba 5x nižšie napájacie napätie, ako je max. napätie tranzistora). Príkon je do 480W. Tranzistor IRFP260 bol najprv na malom chladiči, neskôr som ho dal na veľký chladič z CPU na jednej strane podložený, aby odfúkaval ventilátor. Neskôr, keď už to dobre fungovalo, som dorobil jednoduchý prerušovač s NE555. Výboje sa o trochu zväčšia, odľahčí sa tranzistoru, ale hlavne dajú sa všelijako zaujímavo modulovať výboje. Schému budiča si už musí navrhnúť každý sám, ale pozrieť iné moje zapojenia a odtiaľ prevziať schému budiča pre tento koncák na class E SSTC.

Schéma koncového stupňa v class E.

Tu je schéma interrupteru s 555, ten sa pripája na vstup EN driveru UCC37321P.

1. obrázok: priebehy napätí na G (dole) a D-S (hore) tranzistora.
2. obrázok: priebeh napätia na D-S pri zapnutom interruptery. Špička pri nábehu niečo cez 200V.

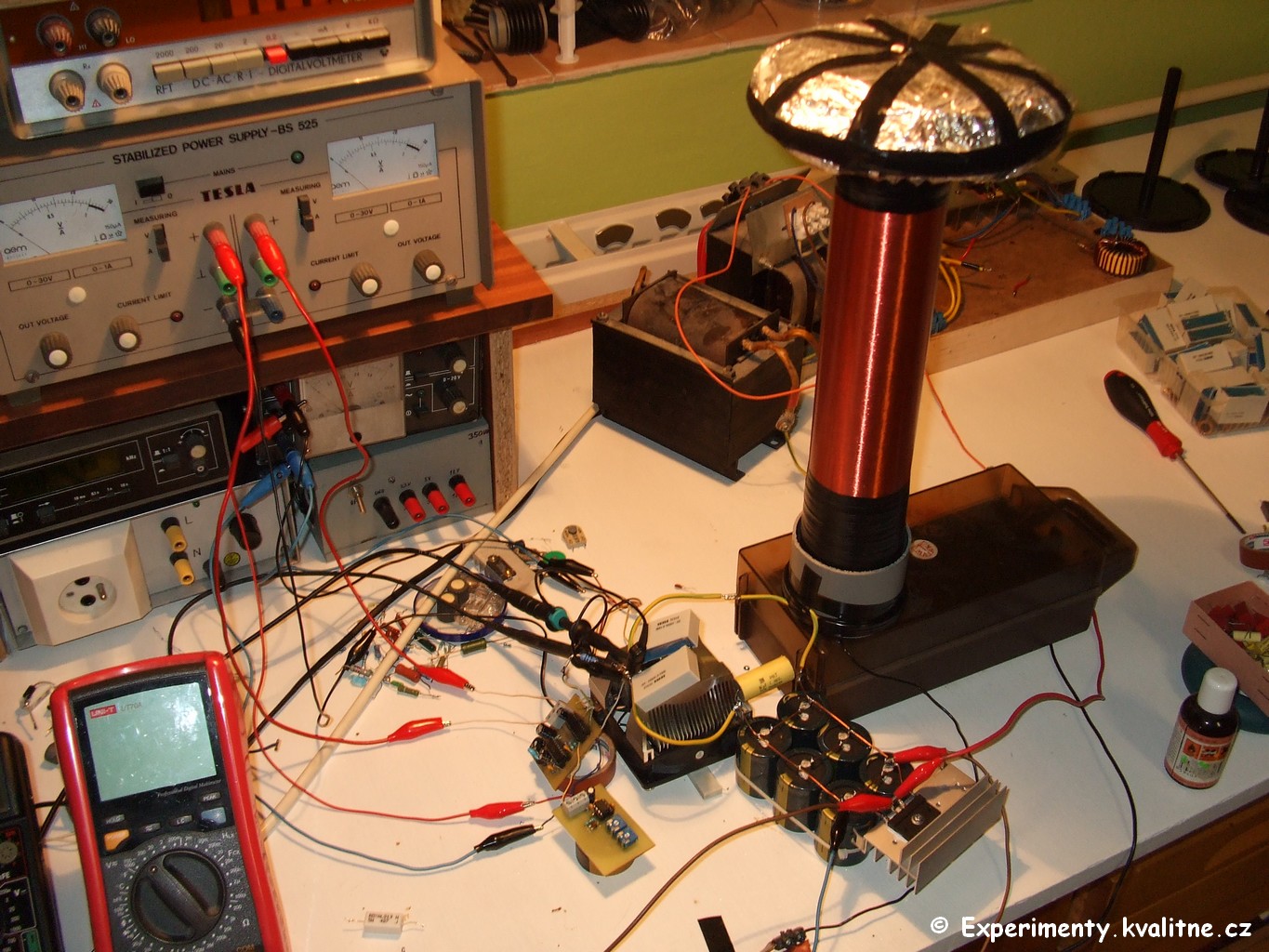

Celý SSTC zbastlený na stole.

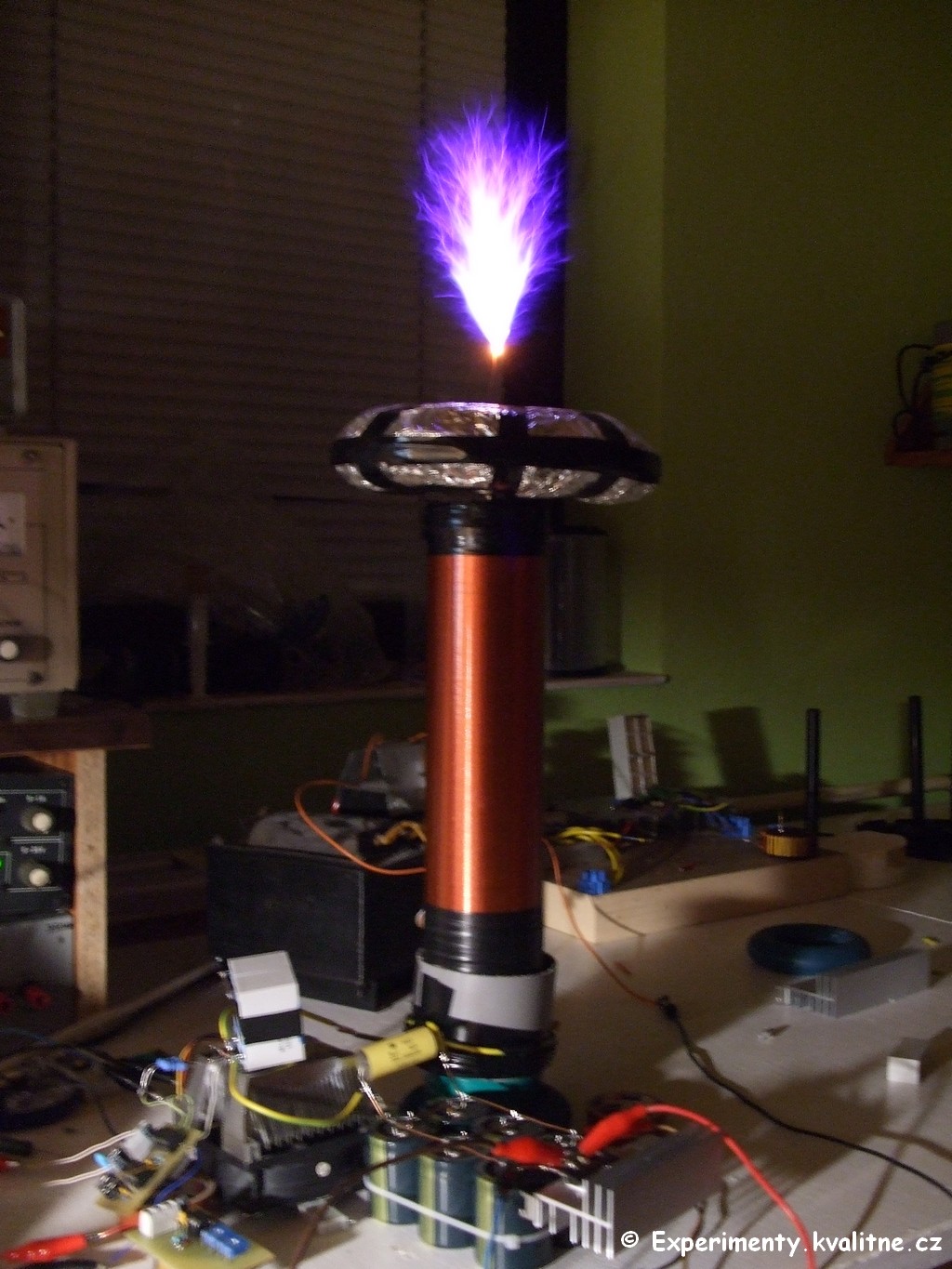

Výboje pri CW chode. Príkon do 480W.



Výboje s interrupterom.



      Skúsil som dať vyššie primárnu cievku o 4cm a výboje sa predlžili na 14-15cm, ale tranzistor sa viac hreje a napäťovo na D-S som len tesne pod 200V.



Dávam do blízkosti ISSTC žiarivky, žiarovku, tlejivku...

Prelaďovanie interruptera.


4.12.2015
      Ďalšie pokračovanie, vymenil som tranzistor za IRFP4137 (300V, 38A), ktorý má o 100V vyššie napätie, ako IRFP260 (200V, 50A) čiže môžem ísť až do 60V s napájacím napätím. Znova som to celé prepočítal pri 60V napájaní, f0=385kHz a vyšlo mi 4z na primárnu cievku a 41n kapacita na D-S tranzistora. Príkon rapídne stúpol nahor, čo už dve 300VA trafa paralelne nezvládali, tak som SSTC napojil priamo na sieť cez veľké autotrafo RA10. Príkon je 1kW, pri 60V odber prúdu 17A. Teraz to púšťam bez interruptera. Nato, aký veľký plazmový plameň to robí, tak tranzistor to dosť dobre zvláda aj v CW chode bez prerušovania. A je to vlastne aj krajšie, ako s prerušovačom pri tak veľkom príkone, pokiaľ to zvláda tranzistor. Keď je zle vyladený SSTC a nepracuje správne v class E, potom sa tranzistor aj pri použití prerušovača brutálne hreje.

Finálna schéma koncového stupňa v class E.

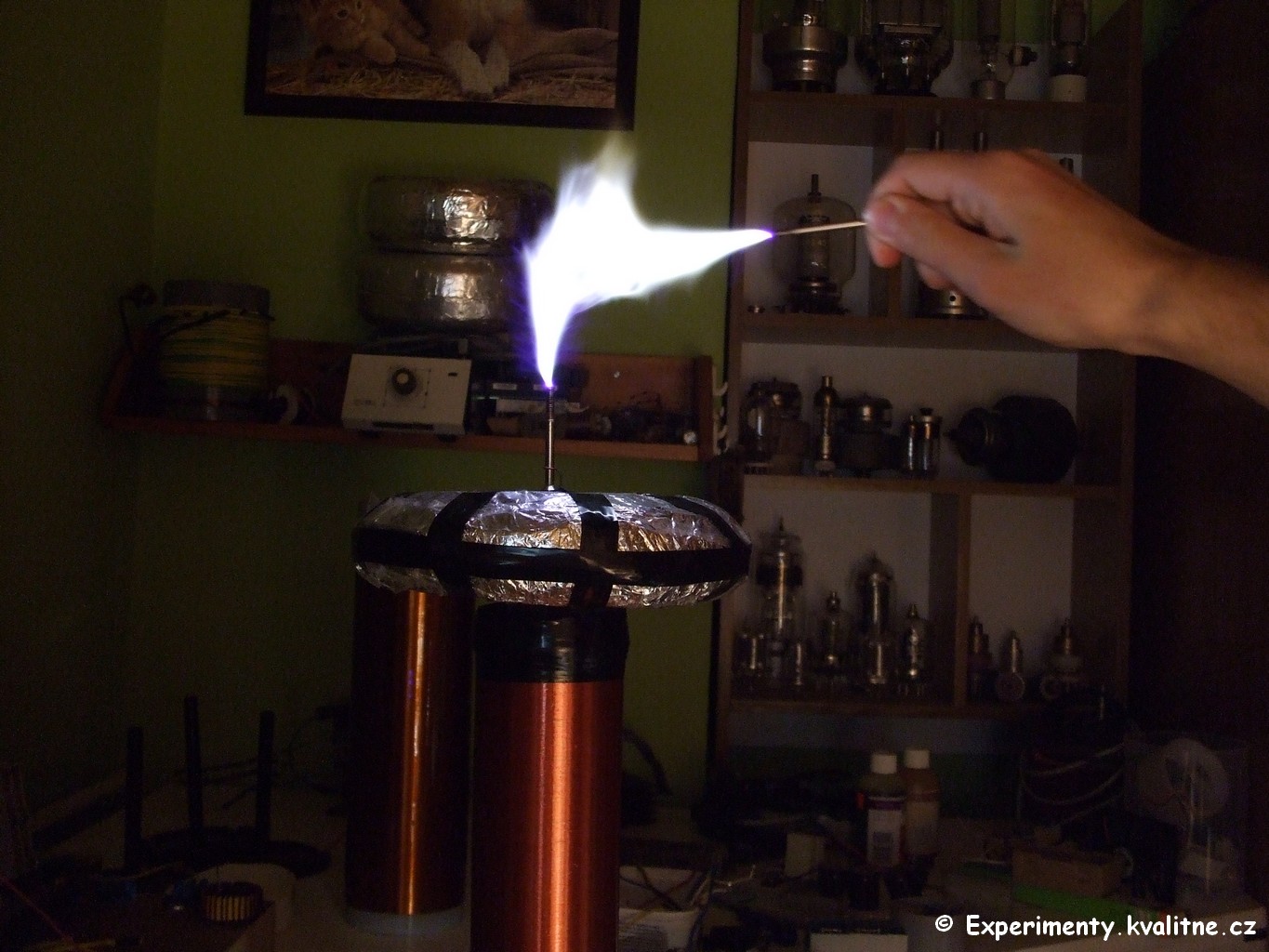

Korónový výboj s hrotu po priblížení sa k toroidu a oblúk do ruky.

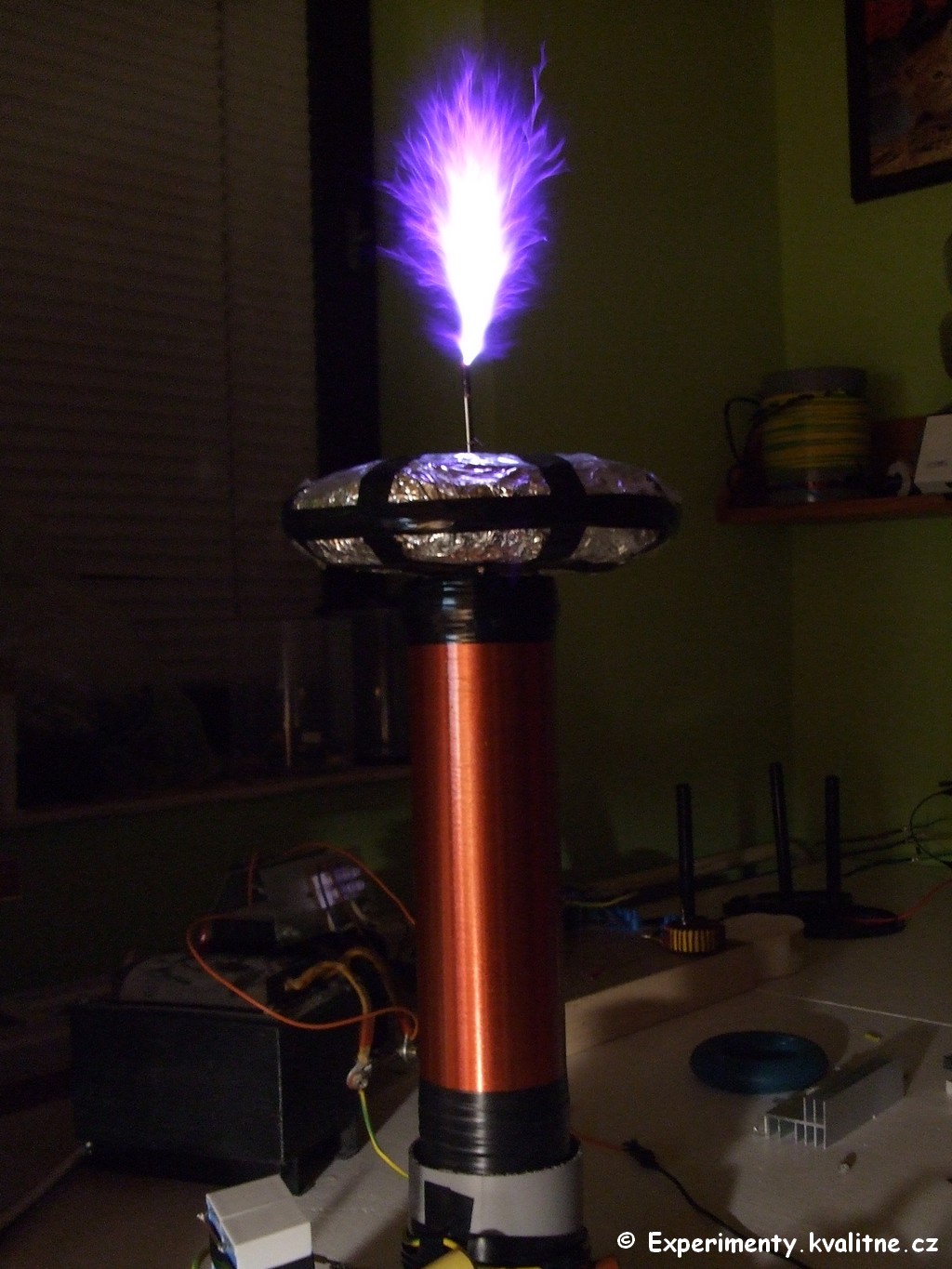

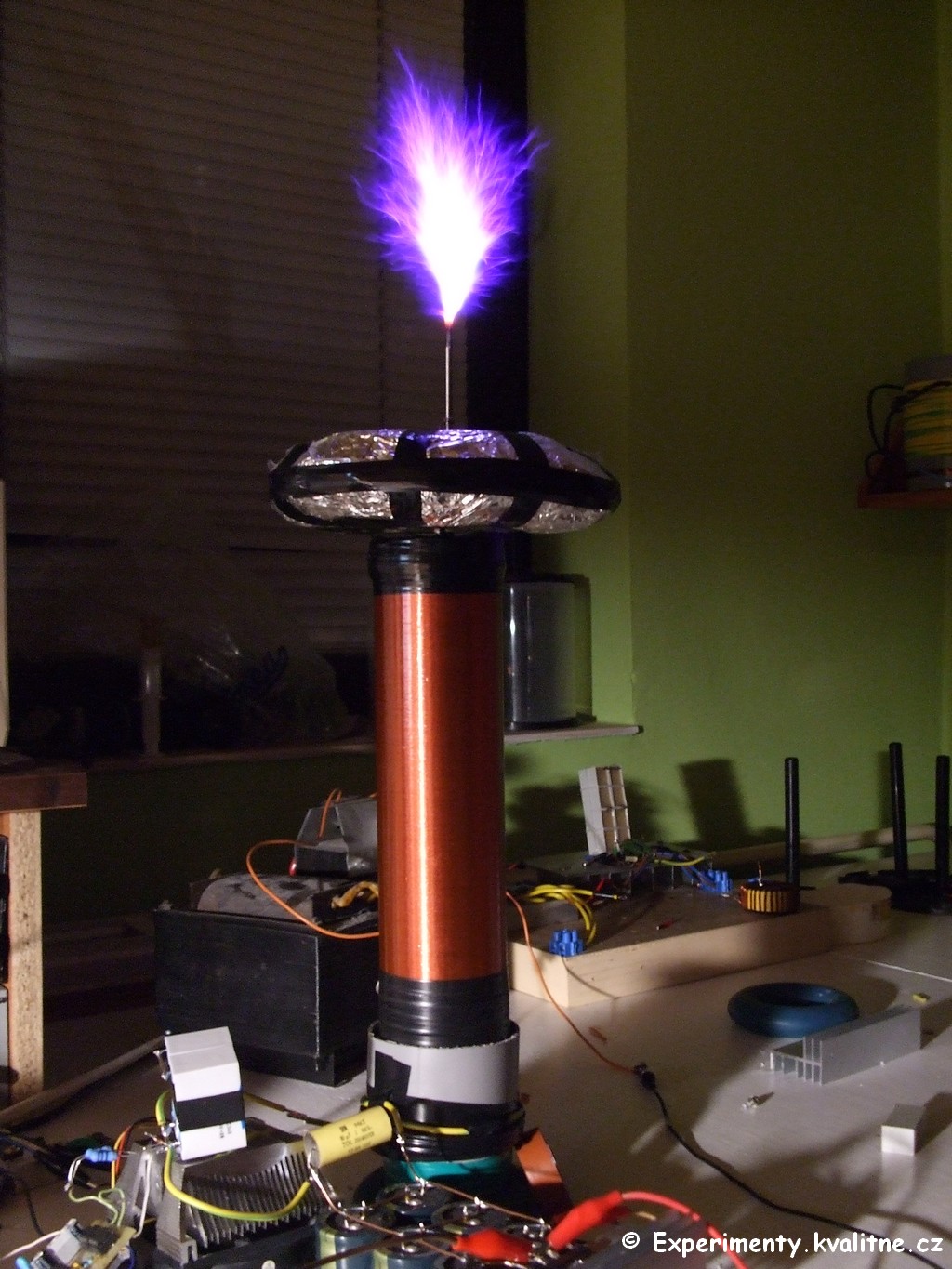

Ostatné fotky v CW chode pri príkone 1kW.

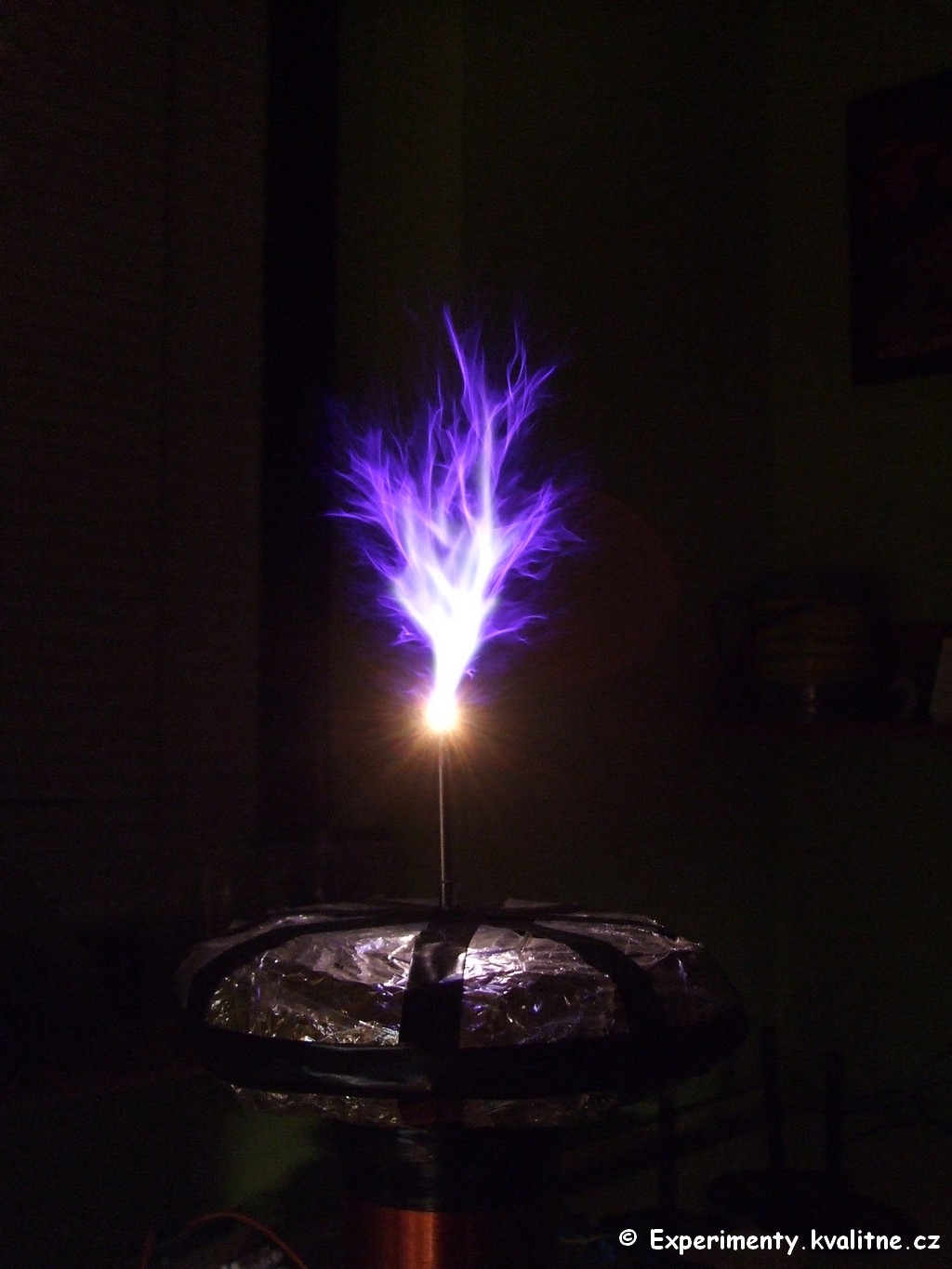

Príkon 1kW v CW chode.

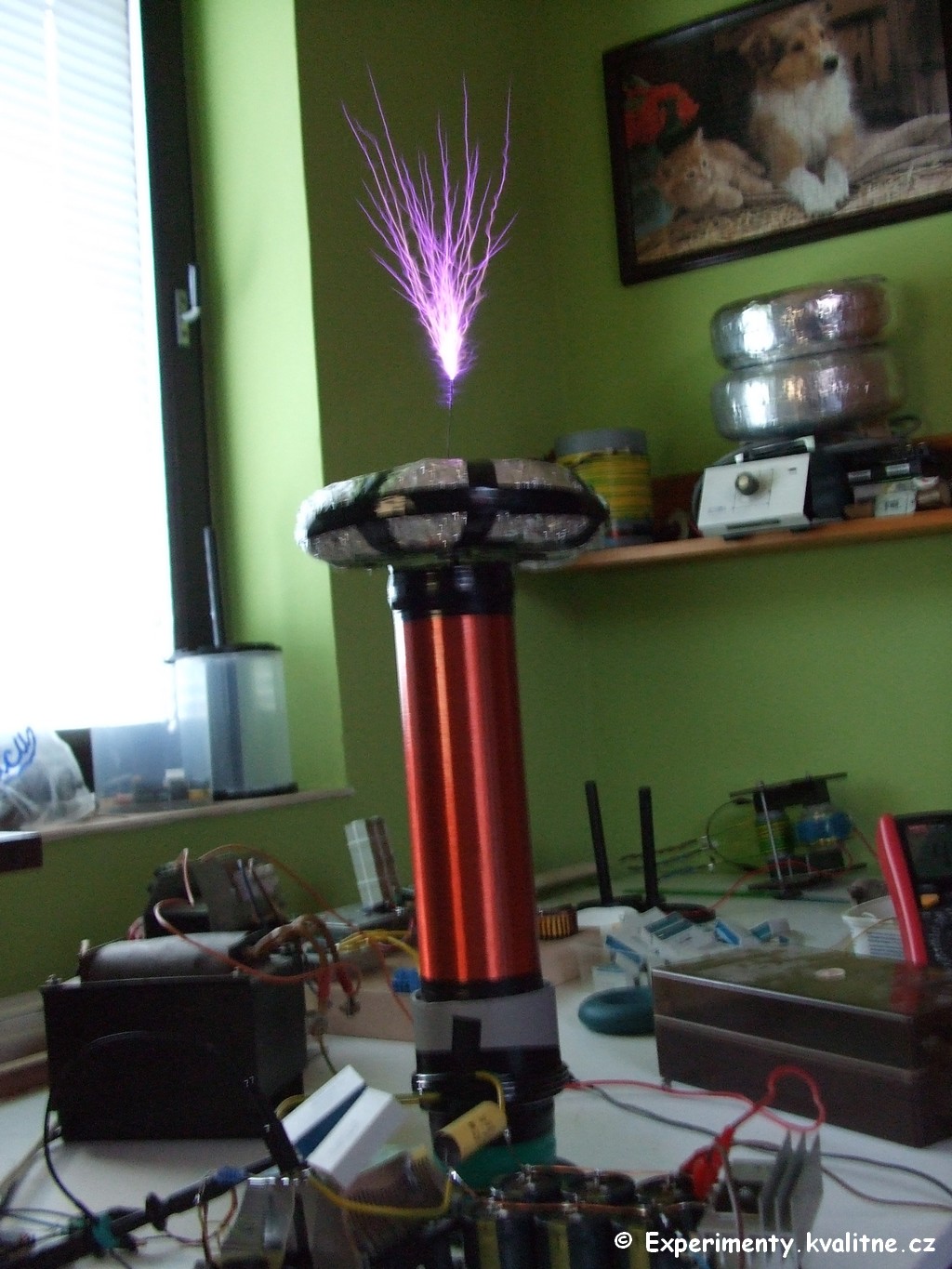

Prerušovaný SSTC, 15cm výboje.
