Lifter, je to levitujúci asymetrický vzduchový kondenzátor. Veľmi zaujímavý vysokonapäťový experiment, ktorý si vyžaduje istú trpezlivosť s lepením balzového drievka.
Lifter, je to levitujúci asymetrický vzduchový kondenzátor, ktorého konštrukcia je celkom jednoduchá. Chce to len dostatočnú trpezlivosť, celé to polepiť dokopy :). Jeho váha musí byť čo najnižšia, keďže ťah motora je slabý. Princíp je tu v podstate rovnaký, ako pri iónovom motore, ide o iný typ iónového motora. Vzhľadom na nutnosť nízkej váhy, je potrebné použiť balzové drievka, ktoré sa dajú kúpiť ako hranoly alebo dosky, ktoré sa narežú na potrebné rozmery so skalpelom. Balzové drievka som lepil so sekundovým lepidlom. VN zdroj je potrebný jednosmerný o napätí aspoň 20kV a viac (pri malom výkone zdroja aj vyššie napätie). Dá sa použiť aj priamo VN zdroj z televízora, stačí odpojiť VN kábel od obrazovky a napojiť na lifter. Ja som použil VN zdroj so štyrmi VN kaskádami zapojenými do série na 108kV, ktorý som mal aktuálne zapojený pre pokusy a hneď som ho zneužil aj na tento lifter. Kladný pól VN zdroja sa musí pripojiť na tenký vodič liftera, čo je kladná elektróda a široká elektróda z alobalu je záporná, ktorá sa zemní na zem. Lifter sa musí taktiež upevniť o podložku pre stabilizáciu po vzlietnutí. Ja som použil nitky prilepené o kraje nožičiek. S polohou nitiek treba trochu experimentovať, aby ostal po vzlietnutí stabilne držať vo vzduchu. Ja som si spravil 2 liftre, prvý len taký menší pokusný, ako sa to bude správať a potom po zistení, čo a ako, už vznikol na ďalší deň väčší štvorcový lifter s vychytanými konštrukčnými muchami. Aj pri druhom liftery síce vidieť, že modelár by zo mňa asi nebol, ale drží to pokope a lieta to. Podrobnejšie konkrétne parametre lifterov sú popísané dole pri každom zvlášť a jednotlivé fotky z postupu výroby lifterov. Na záver ešte upozornenie, pri liftery vzniká dosť veľa ozónu, nutné vetrať !
https://www.vn-experimenty.eu/vn-experimenty/lifter.html#sigProIdd7dbf7a1de

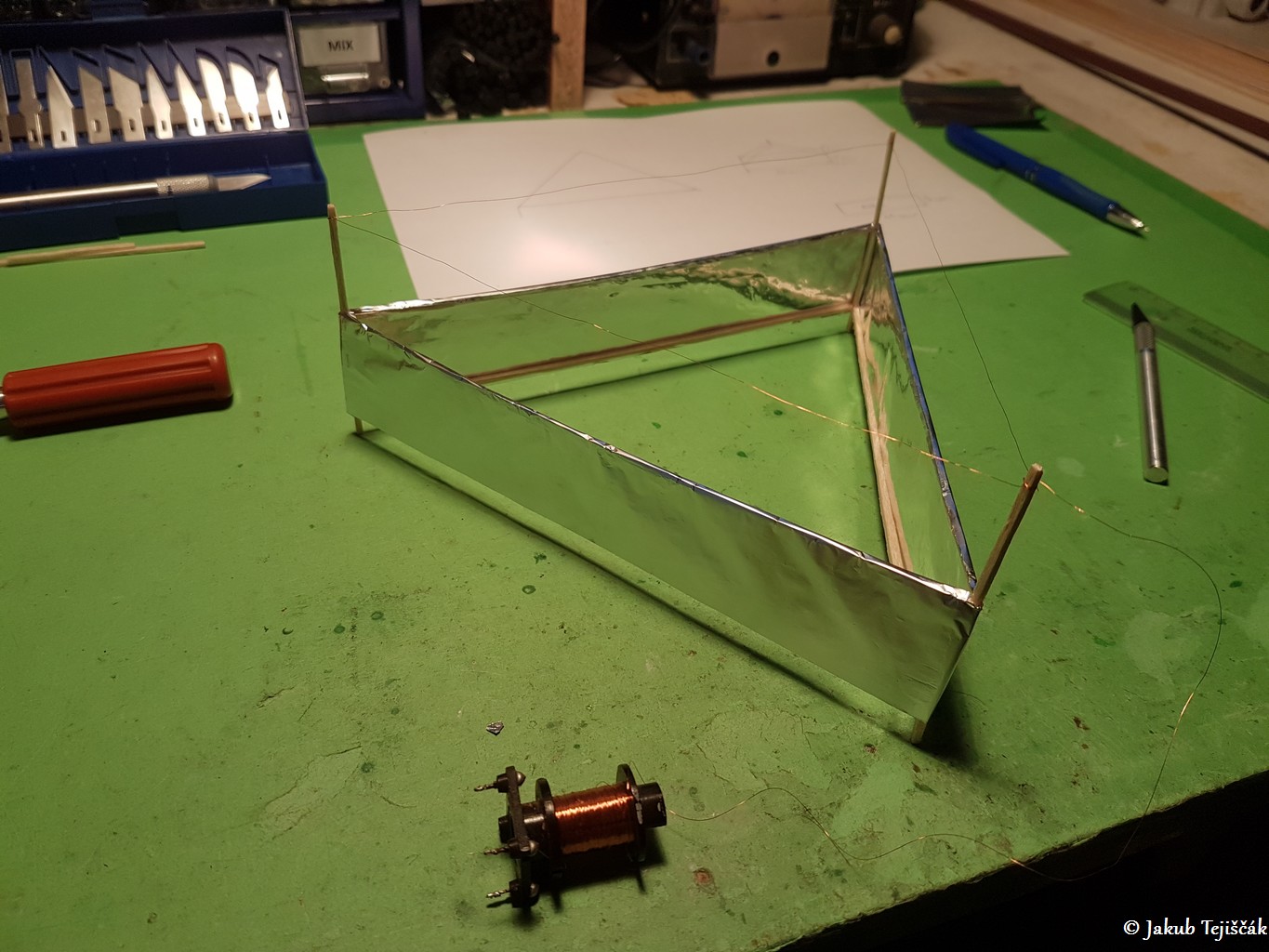

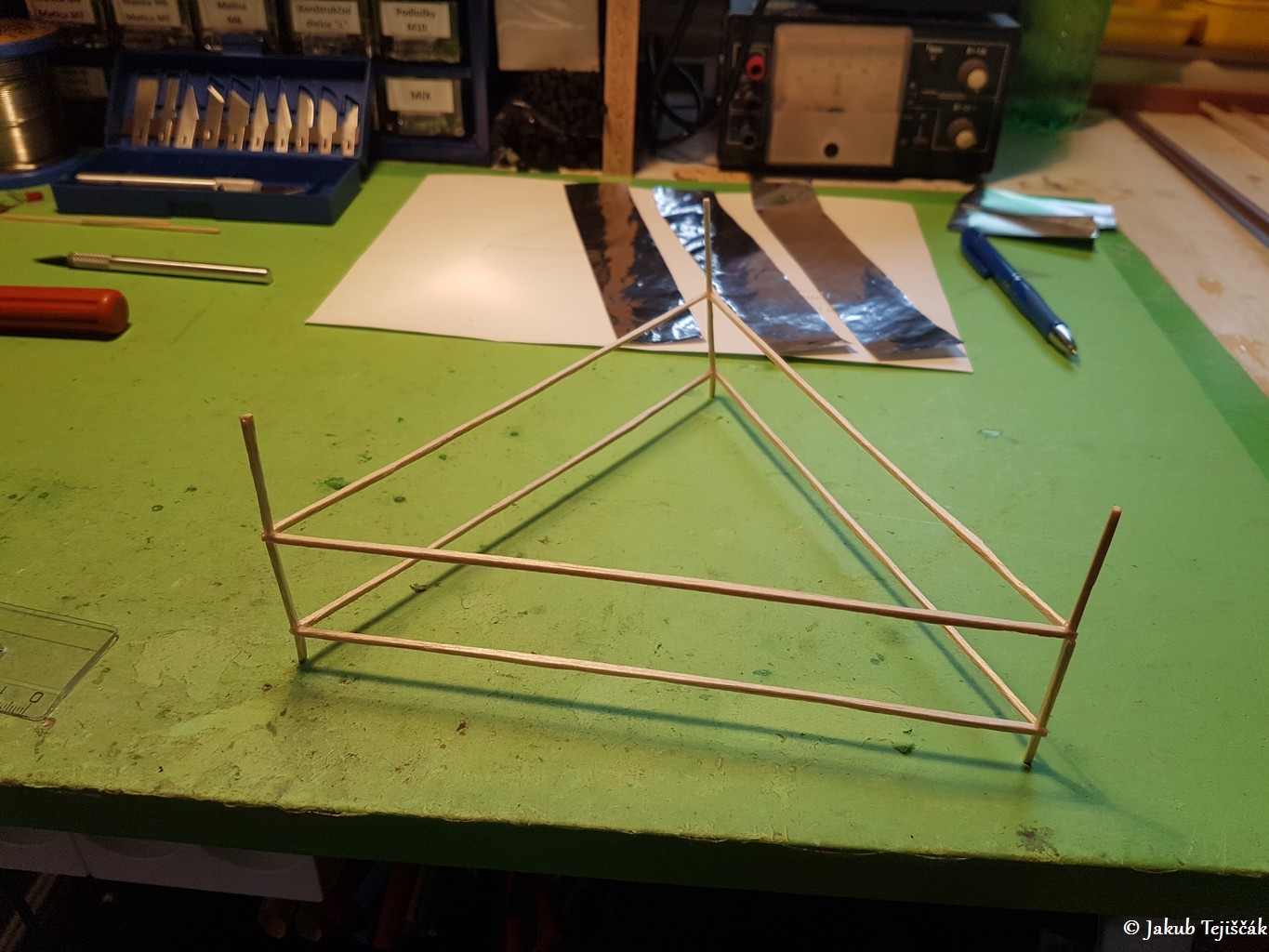

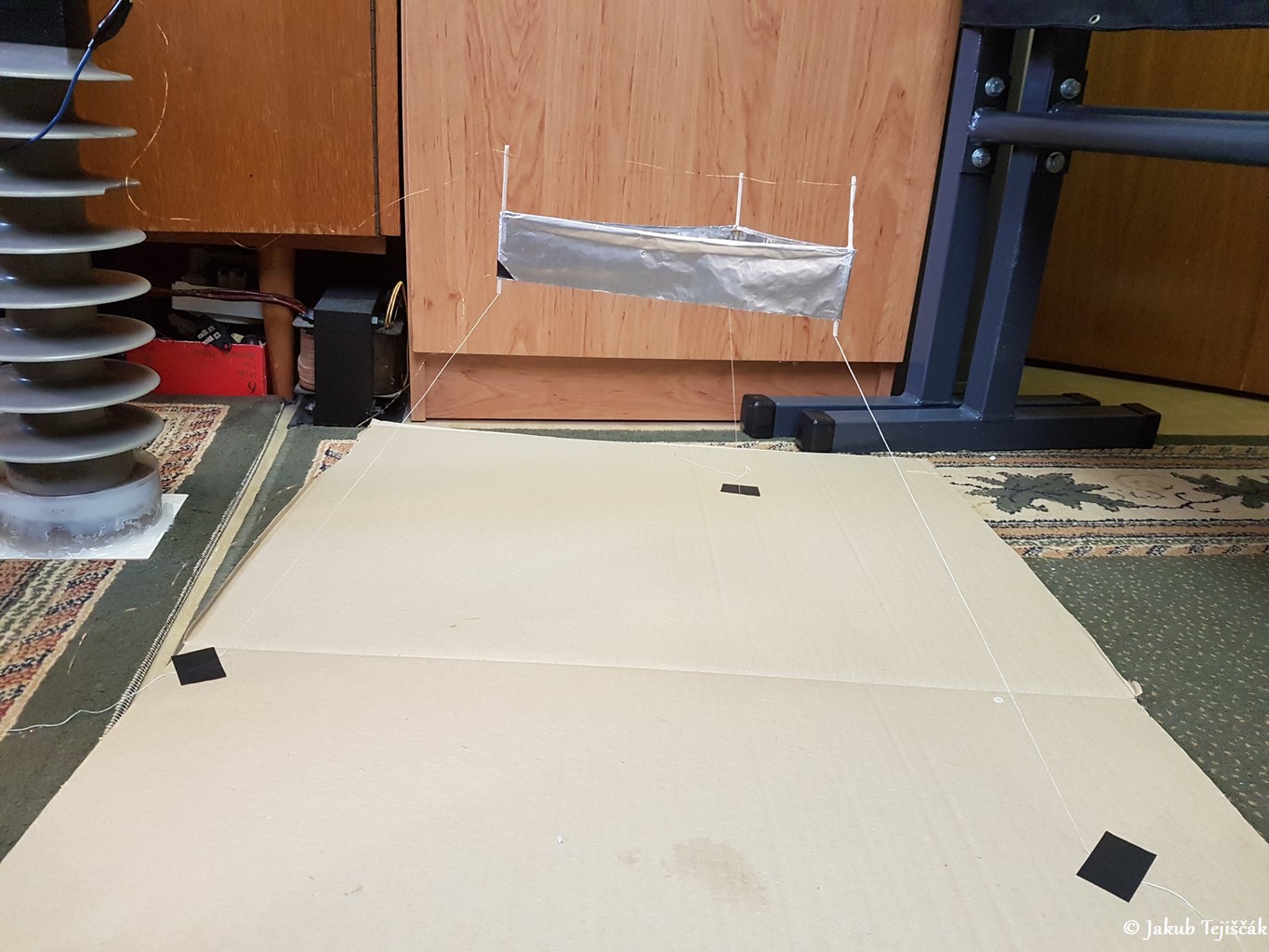

LIFTER č.1:
- Rozmery liftera: 20x20x20cm
- Výška alobalu: 3cm
- Vzdialenosť medzi elektródami: 3cm
- Výška nôh liftera: 1cm
- Použitý vodič pre hornú elektródu: Nejaký veľmi tenký z cievky zo starej TV
- Použitá balza: hranol 4x4mm narezaný skalpelom na 4ks na požadovanú dĺžku
- Váha: 1,85g
- Minimálne napätie pre vzlietnutie: 18kV
- Prúd (meraný z liftera do zeme): 0,24mA
- Výkon potrebný pre vzlietnutie (nezarátané korónové straty): 4,32W
- Tlmiaci rezistor za VN kaskádami: 864k (32x 27k 2W)
https://www.vn-experimenty.eu/vn-experimenty/lifter.html#sigProId506b4b29a9

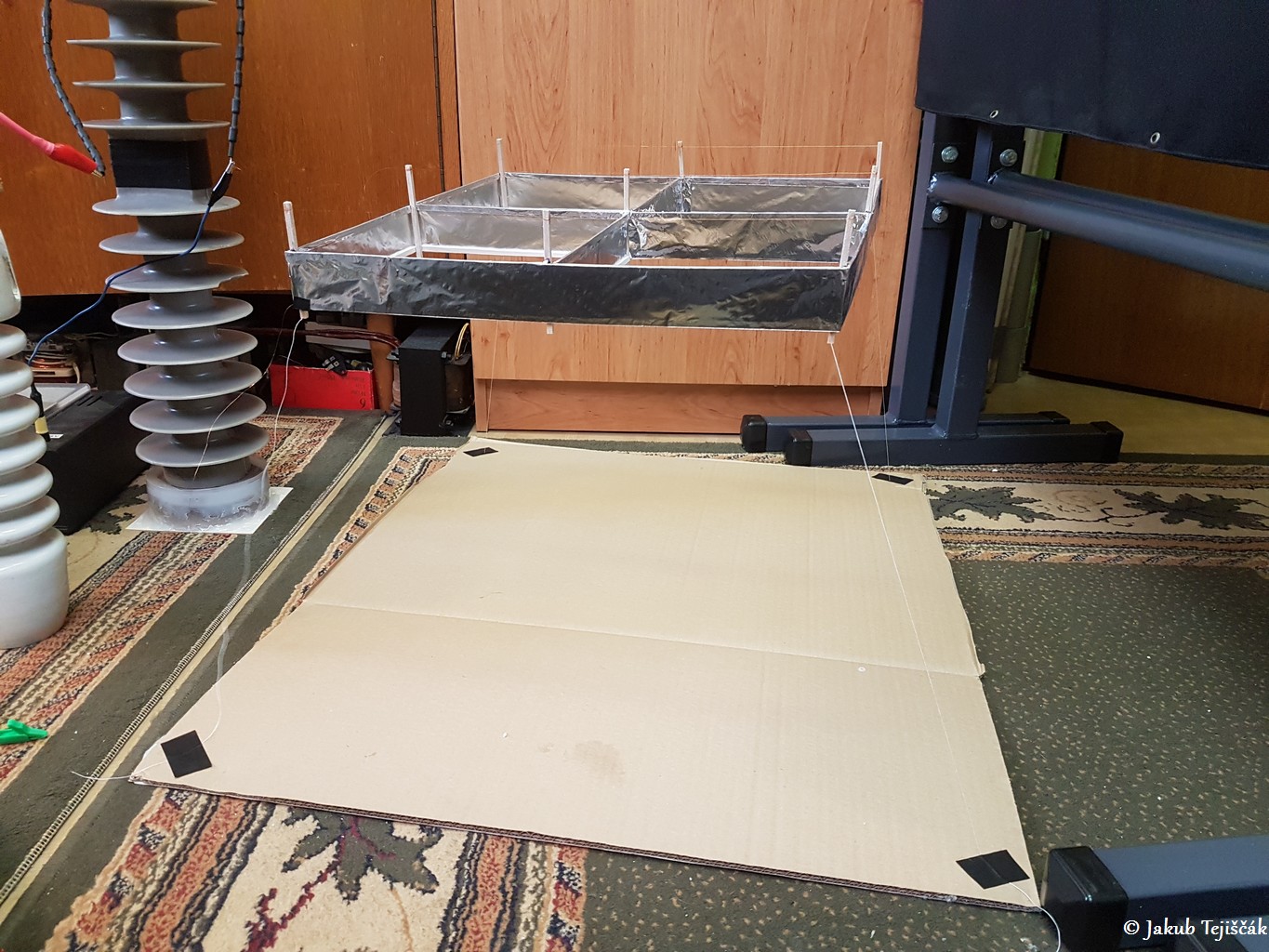

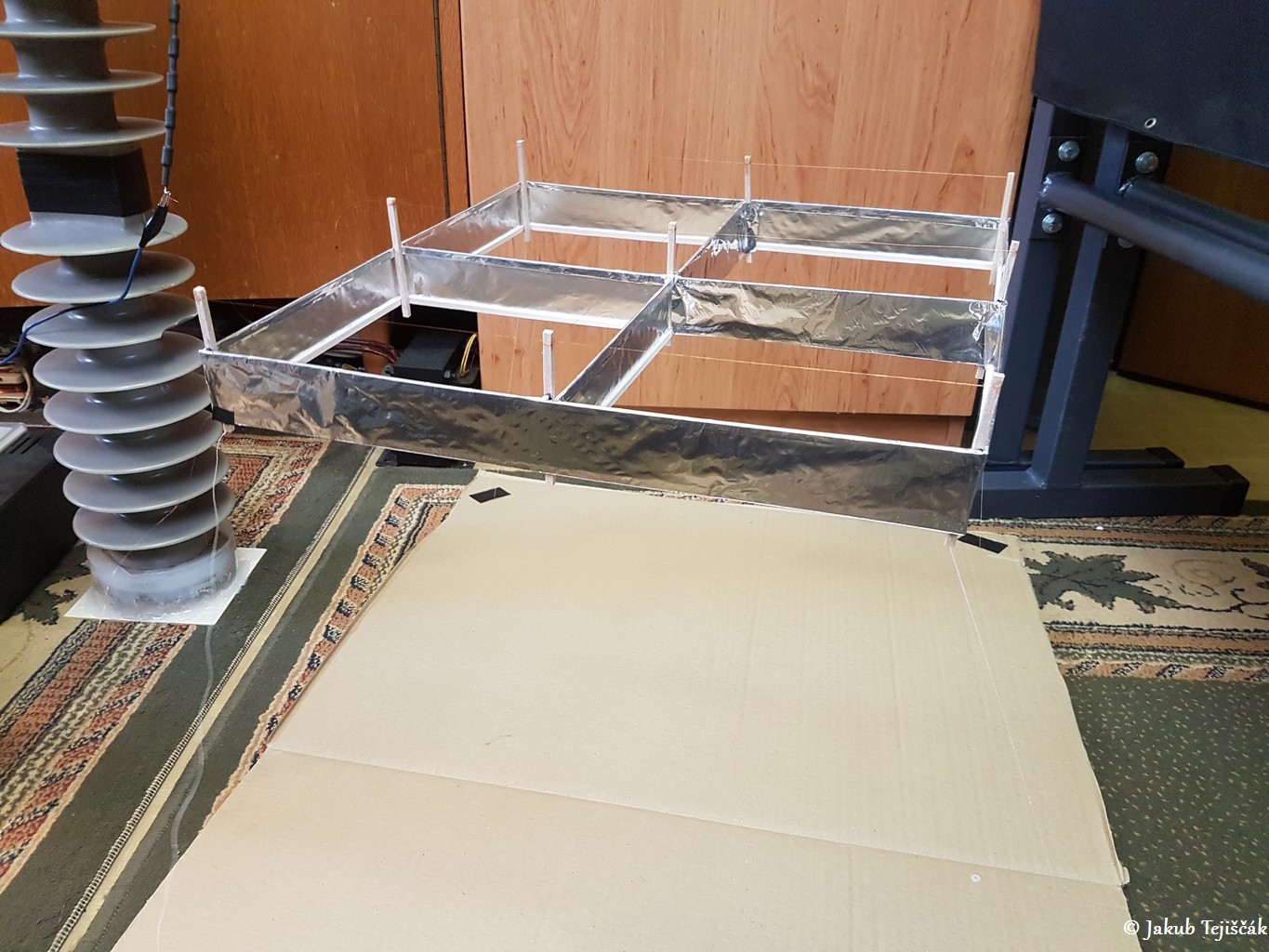

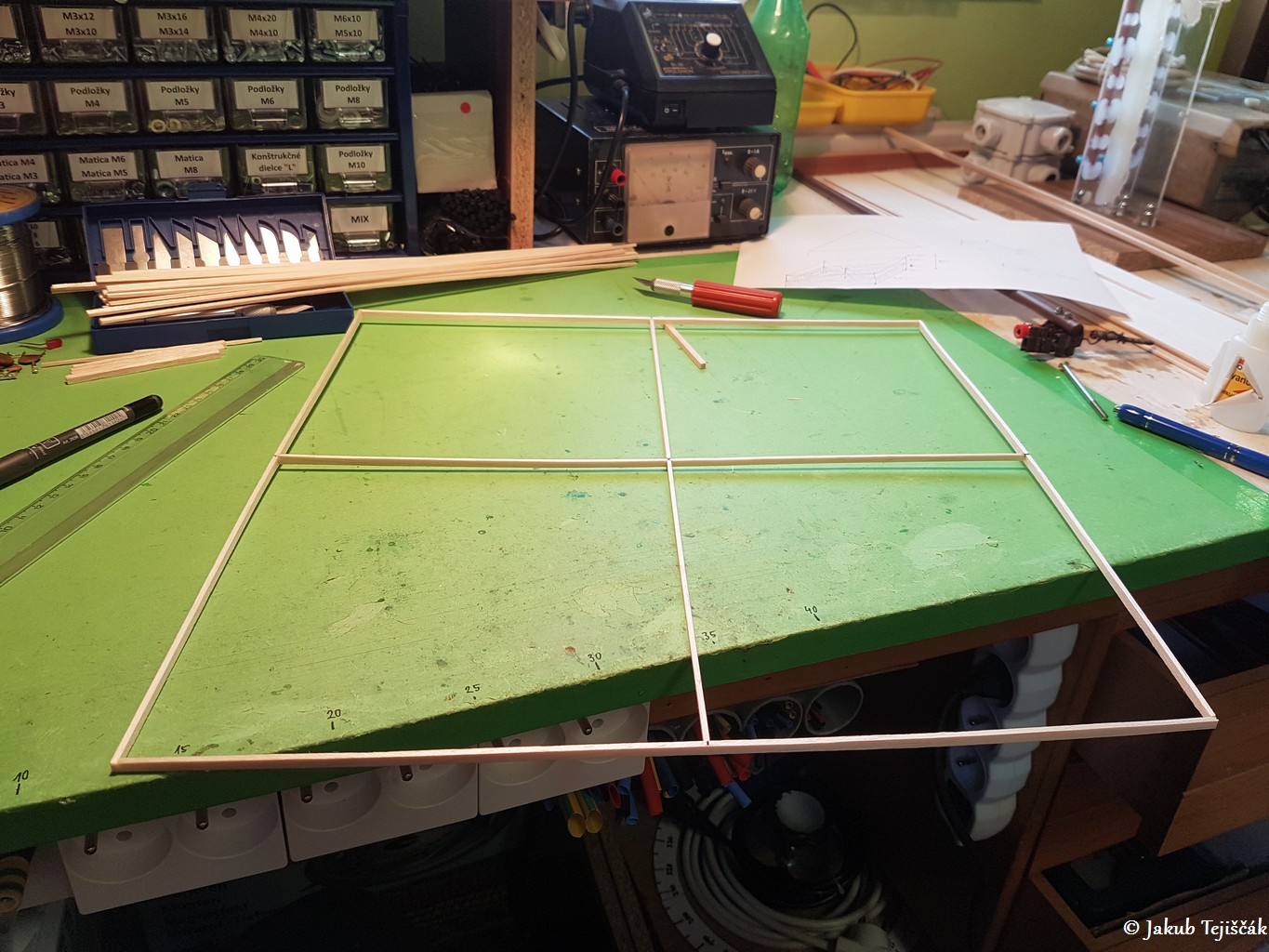

LIFTER č.2:
- Rozmery liftera: 40x40cm
- Výška alobalu: 4cm
- Vzdialenosť medzi elektródami: 3cm
- Výška nôh liftera: 1cm
- Použitý vodič pre hornú elektródu: Nejaký veľmi tenký z cievky zo starej TV
- Použitá balza: rezané pásiky z 2mm dosky + pre nohy hranol 4x4mm
- Váha: 13g
- Minimálne napätie pre vzlietnutie: 22kV
- Prúd (meraný z liftera do zeme): 1,32mA
- Výkon potrebný pre vzlietnutie (nezarátané korónové straty): 29,04W
- Tlmiaci rezistor za VN kaskádami: 864k (32x 27k 2W)
https://www.vn-experimenty.eu/vn-experimenty/lifter.html#sigProIdf7e03b99fd

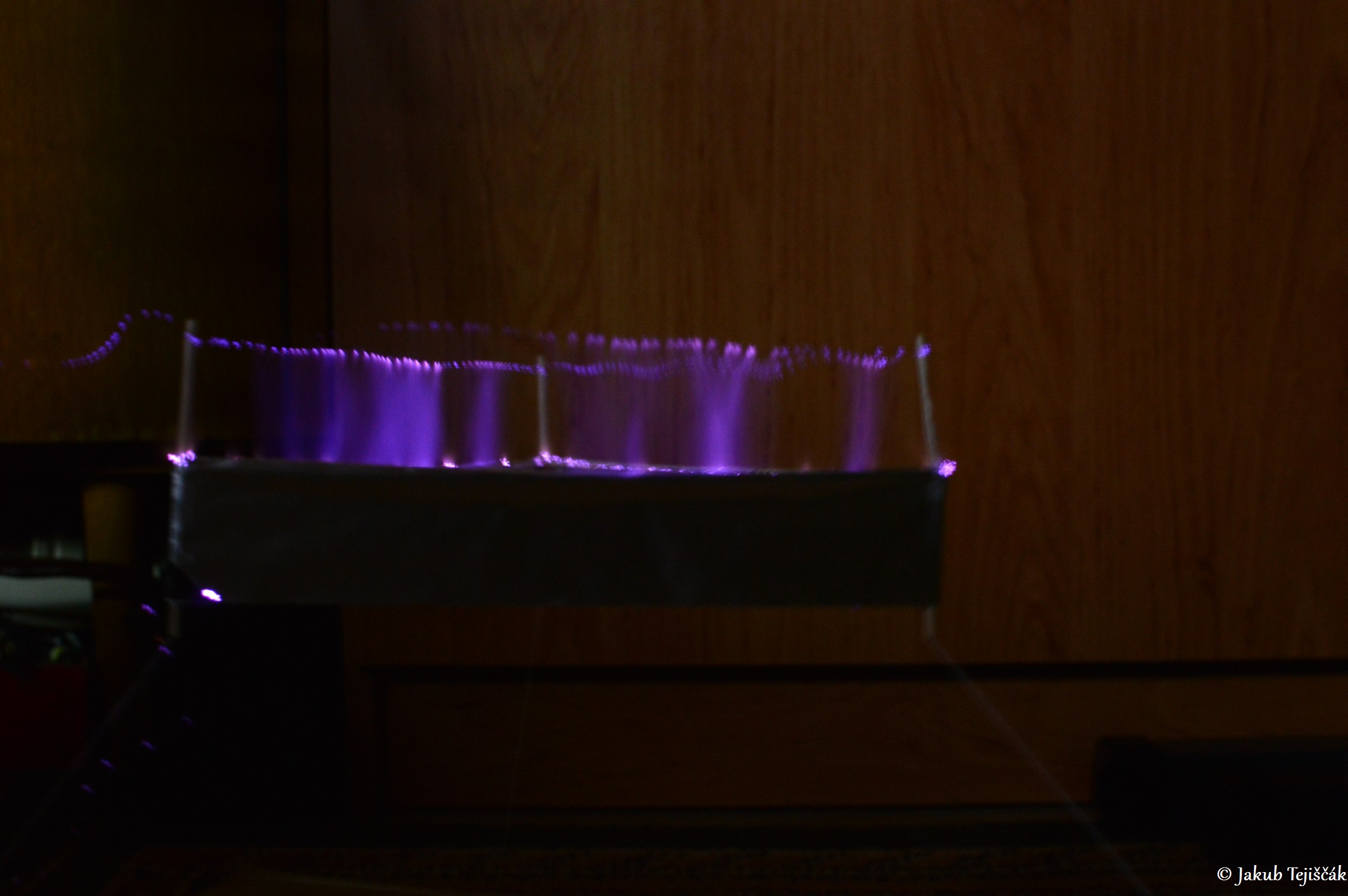

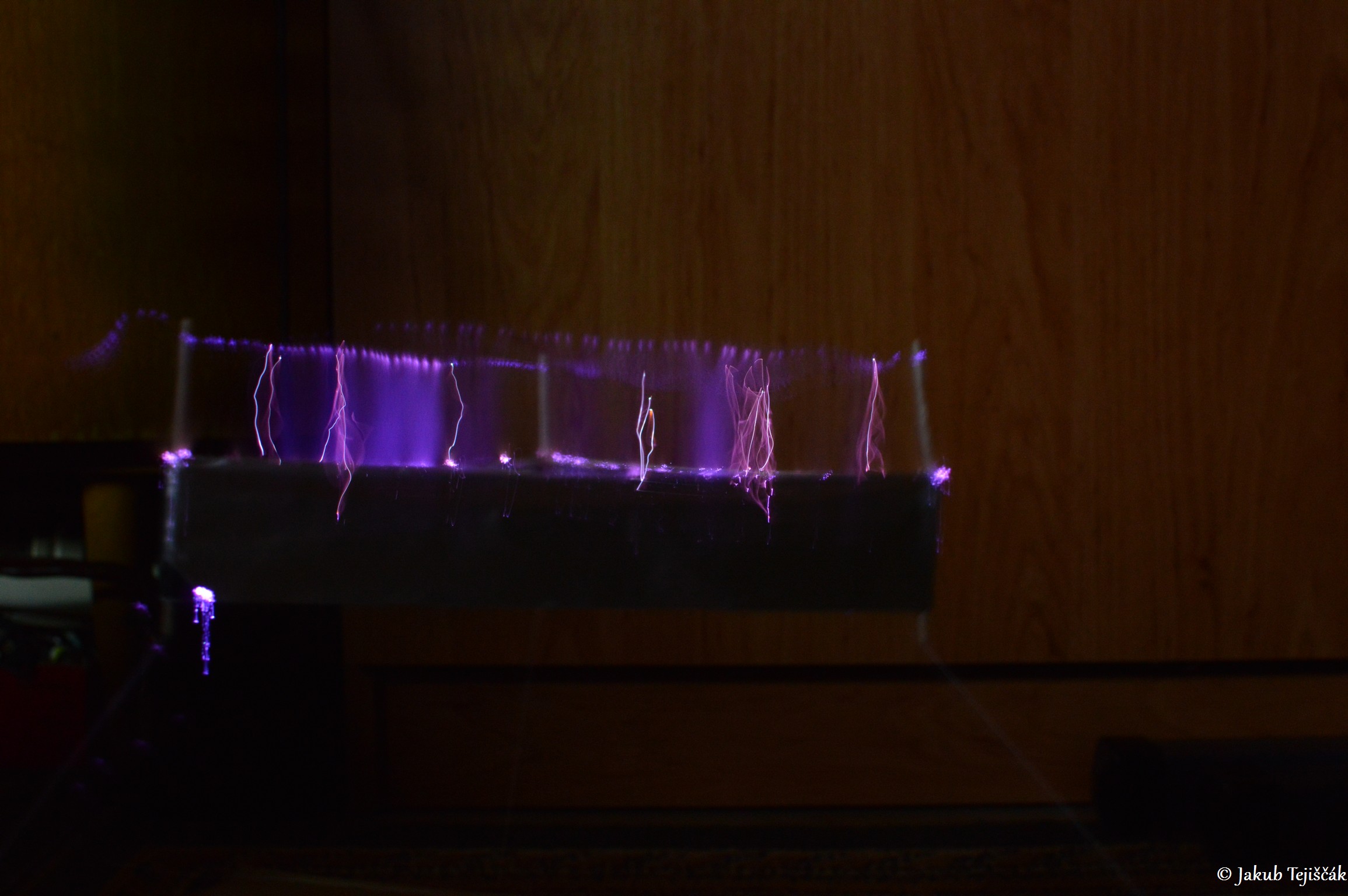

Fotky koróny lifterov
Nakoniec ešte fotky koróny medzi elektródami s dlhou expozíciou a pri zvýšenom napätí, ako je minimálne pre vzlietnutie liftera.
https://www.vn-experimenty.eu/vn-experimenty/lifter.html#sigProId51723c8876
