VTTC VII - GU81M

Takmer cez víkend narýchlo spravený VTTC s GU-81 napájaný 2x MOT paralelne + násobič. Škola chcela odo mňa nejaký TC na DOD a ja som pravdaže momentálne nemal nič schopné. Výboje dlhé 35cm, neskôr bol VTTC rozobratý na súčiastky.

      Tento Teslov transformátor vznikol hlavne preto, že som potreboval niečo doniesť na deň otvorených dverí do školy a nič schopné som nemal. Tak som narýchlo za pár dni dal dokopy tento VTTC s toho čo som mal doma. Sekundárnu cievku som použil z predošlého tesláku VTTC V, keďže žiadnu schopnejšiu som momentálne nemal, taktiež primár je s predošlého TC, elektrónku som použil osvedčenú ruskú GU-81. Žeravenie elky som musel poriešiť tak aby mohlo bežať nonstop čiže som nemohol použiť previnutý MOT. Tak som spravil svorky na krabicu a žeravil externe 300VA trafom na 24V a autotrafom som nastavil presne 12,6V. Na napájanie tesláku som použil 2 MOTy paralelne + násobič s troma kondenzátormi s MW (3uF). Jeden MOT sa veľmi hrial aj s dvoma kondenzátormi v násobiči a zasa s jedným kondenzátorom boli veľmi malé výboje tak som dal 2 MOTy paralelne aby to vydržalo pol dňa bežať v škole. V RC člene som použil ruské keramické kondenzátory dokopy 2n/12kV a rezistory 470R a 220R v sérii každý na 50W ofukované ventilátorom s PC zdroja. Dole sú aj fotky výbojov zo sódou bikarbóna a modrou skalicou.


Fotky konštrukcie

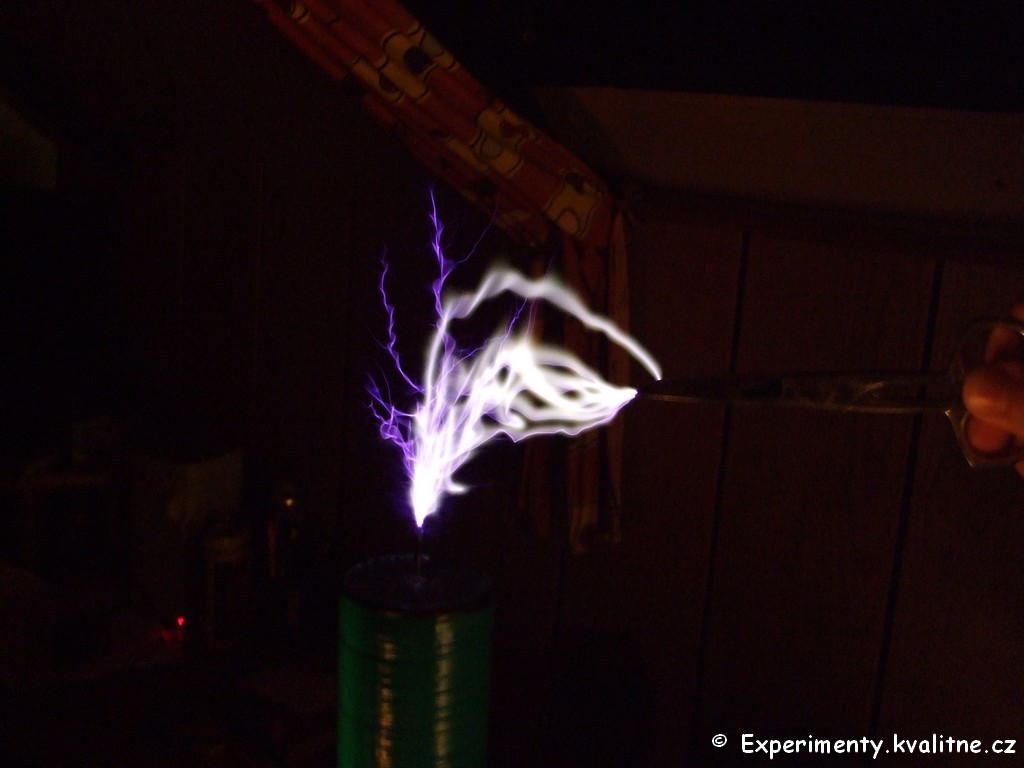

Fotky výbojov doma a zo školy na DOD



Videá so sódou bikarbóna a modrou skalicou na elektróde

Sóda bikarbóna (NaHCO3) na elektróde.

Modrá skalica (CuSO4.5(H2O)) na elektróde.
