Zatiaľ len prvé rýchle pokusné zapojenie VTTC s novou už poriadnou elektrónkou GU-81, čo je 450W ruská pentoda. Napájanie VTTC je riešené MOTom + násobič. Výboje do vzduchu zatiaľ len 25cm.

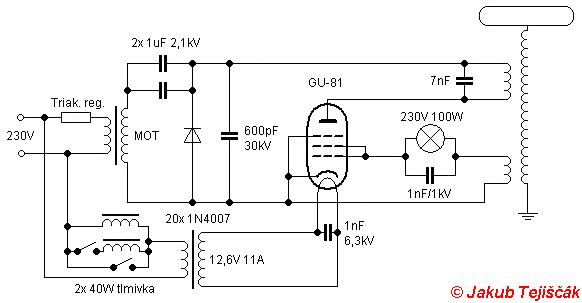

Tak spravil som ďalší elkový teslák tentokrát s poriadnou elektrónkou GU-81 (tu je ešte datasheet na GU-81M, ale je to v podstate jedno), je to vysielacia pentoda. Anodový stratový výkon má trvale 450W a krátkodobo 600W, max. napätie je 3kV ale znesie viac. Najlepších výsledkov som dosiahol s 7nF rezonančným kondenzátorom a s 46 závitmi na primárnej cievke. Žeravenie lampy som vyriešil previnutím 650W MOTu. Žeraví sa v troch stupňoch, najprv cez jednu 40W tlmivku potom vypínačom pripojím paralelne ďalšiu 40W tlmivku a nakoniec zapnem priamo žeravenie. Na napájanie tesláku som použil MOT s násobičom a na reguláciu výkonu opäť triakový regulátor. Výboje do vzduchu sú zatiaľ okolo 25cm, ale má určite na viac. Tento teslák som spravil len tak narýchlo cez víkend lebo som chcel odskúšať GU81 a aj to vidno :). Sekundár som použil z predošlého SGTC, výška je 38,5cm a priemer 6,3cm. Primár má 46 závitov s odbočkami po dvoch závitov na prvých desiatich a posledných desiatich závitov. Flyback vinutie má 20 závitov.
