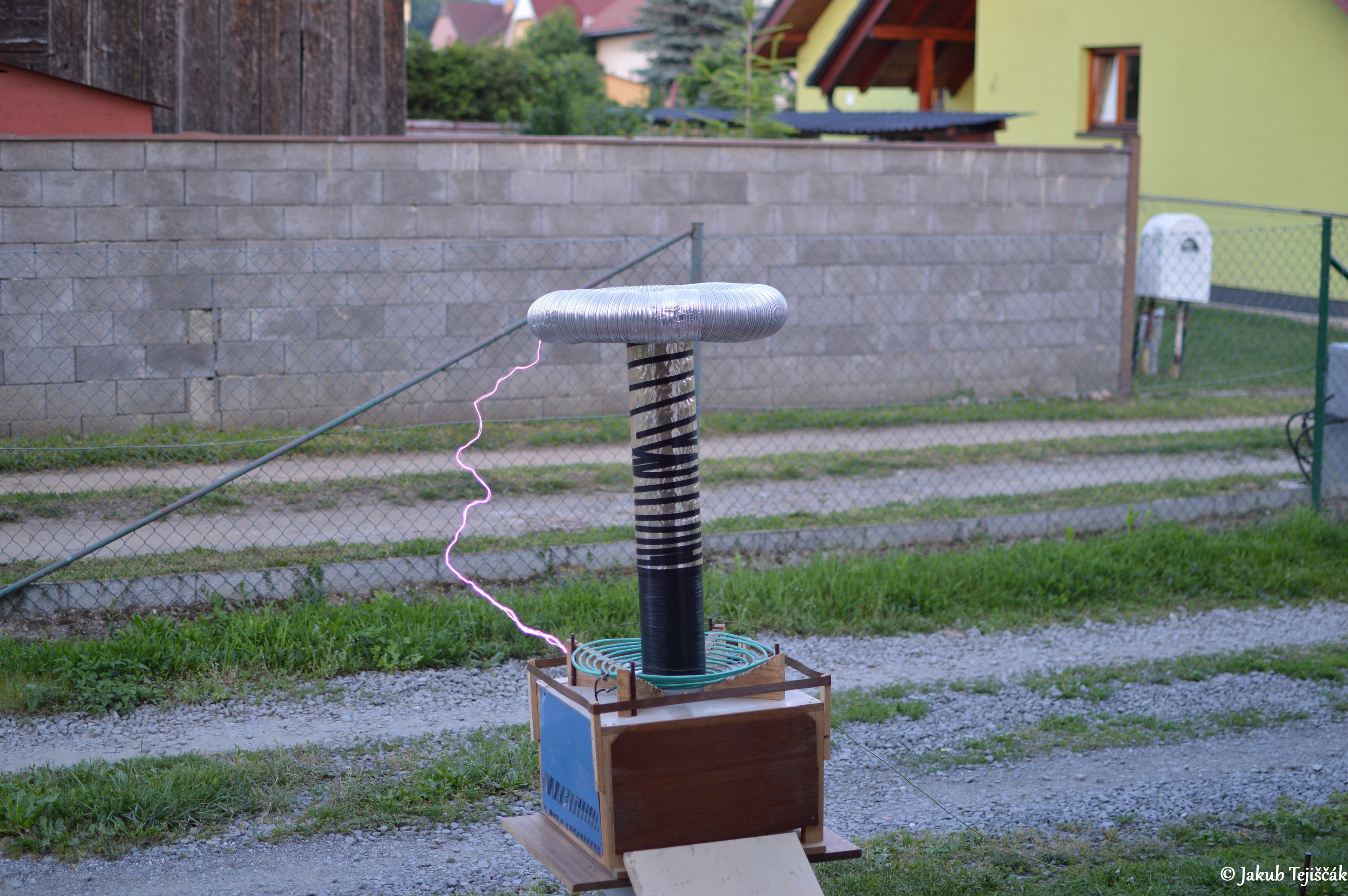

Veľký SGTC IV

Veľký Teslov transformátor zo sekundárnou cievkou 14x75cm. Napájací zdroj sú 4 MOTy v sérií s výstupným napätím okolo 8,8kV ! Výboje dosahujú do zeme max. 1,3m !

      Tento teslák som začal robiť už dávno, ale stavba išla dosť pomaly, keďže bol problém zohnať materiál a hlavne vhodné kondenzátory čo ma aj najviac brzdilo. Teslák je už takmer hotový len mi treba obaliť sekundár fóliou lebo mi už začali skákať výboje s toroidu do cievky a aj sa občas plazia výboje po cievke, najprv som len spodok cievky olepil izolačkou aby mi na spodku neskákali výboje, ale neskôr, keď som ho lepšie vyladil už to nestačilo. Výboje som dosiahol max 1,3m. Pôvodne som mal v pláne spraviť rotačné iskrište, ale keď som ho spravil tak to bolo dačo strašné, mal som pocit že sa to za chvíľu celé rozletí ako to vibrovalo. Cele to bolo nepresne spravené ani nedochádzalo k preskokom na každej šrube ešte k tomu slabý motor a ledva sa roztočil. Skrátka bez poriadneho náradia a sústruhu škoda času sa babrať s rotačným. Tak som vzal staré statické iskrište a sním ide teslák v pohode, medzery sú dosť veľké takže aj keď už je spálene tak oblúk sa nezapaľuje ak ho nenechám dlho pustený. Kondenzátory som najprv použil ISKRA 1,5uF 250V keďže som ich mal dosť veľa, niečo cez 700ks. Lenže tieto sú naprd nevydržali a horeli (pri slabšom zdroji a menšom TC by sa dali použiť), jedine ak by som ich použil ešte viac, ale potom pri veľkom počte kondenzátorov by bola na nich veľká strata a výboje by boli ešte menšie. Nakoniec som zohnal TESLAcke TC343 na 1500V ktoré som použil na MMC. Ďalšie parametre dole popísane...

Sekundárna cievka:

Priemer: 14cm
Výška cievky: 75cm
Priemer drôtu: 0,4mm
Počet závitov: 1780
Frekvencia (bez toroidu): 168kHz

Primárna cievka:

Tvar cievky: Kónický
Priemer vodiča: 0,5cm
Počet závitov: 9
Vnútorný priemer: 18cm
Vonkajší priemer: 46cm

Toroid:

Stočený husí krk.
Priemer rúry: 12cm
Vnútorný priemer: 34cm
Vonkajší priemer: 55cm
Vypočítaná kapacita: 23,5pF

•
•
•
•
•

Ochranné závity

      Na tesláku som použil dva ochranné závity pred výbojmi. Jeden je klasicky nad primárom a druhý po obvode celej konštrukcie s medenej pásoviny. Ochranný závit nesmie byť spojený aby to nebol závit nakrátko. Si všimnite na fotke ako mam ukončený závit nad primárom, najprv som mal drôty trocha bližšie pri sebe a na ten 1z sa naindukovalo tak vysoké napätie že mi po tej plastovej tyčke skákali výboje a skratovalo ochranný závit. Bolo to vidno aj na výbojoch, že sa zmenšili a poklesol výkon.

•
•
•
•

Iskrište

      Použil som statické z predošlého SGTC a SGTC III. Využité sú všetky trubky s maximálnou nastavenou medzerou, kedy ešte skákali výboje. Iskrište je spravene zo 7 Cu trubiek dlhých 20cm s priemerom 2,5cm a stenou hrubou 0,5cm.

•
•

Kondenzátory

      Spravil som MMC celkovo som použil 208 kondenzátorov. Použil som kondenzátory TESLA TC 343 82n 1500V a 100n 1500V. Nie je ideálne miešať 2 typy kondenzátorov, ale toľko rovnakých kusov som nezohnal tak som musel použiť čo som mal. V radoch sú vždy s rovnakou kapacitou. Výsledná kapacita je cca 72n/24kV DC.

•
•

VN zdroj

      Na napájanie tesláku som použil celkovo 8 MOTov. 4 MOTy v sérii ako zdroj a ďalšie 4 MOTy ako tlmivky na sekundárnej strane zdroja s vyskratovaným primárom na obmedzenie výkonu. Zároveň aj chránia pred prierazom napájacie MOTy pred spätnými vf prúdmi s primárneho rezonančného obvodu. Celková váha zdroja je okolo 45kg. Výstupné napätie je 8,5kV a prúd v skrate 640mA čo je výkon 5,4kVA, odber v skrate je 32A čo je príkon 7,4kVA. Krajne MOTy musia byť odzemnené (odpájkovať vodič od jadra a jadro neuzemňovať) inak dôjde k prierazu izolácie. Stredné dva MOTy sú spojene jadrami a tie sú uzemnené.

VIDEO na Youtube

•
•
•
•

Fotky a videá

      Nakoniec ešte niekoľko fotiek s konštrukcie a výbojov. Všimnite si hneď na prvej fotke s výbojmi (v ľavo hore) ako sa plazia výboje po cievke.

•
•
•
•
•
•
•
•
•
•
•
•
•

20.7.2011
      Nakoniec sa mi podarilo rýchlo zohnať fóliu, obalil som ňou sekundár a už mi neskáču žiadne výboje po cievke ani do cievky s toroidu. Na tomto SGTC už ďalej asi nebudem nič robiť možno ak sa mi podarí zohnať ďalšie kondenzátory tak ho ešte skúsim doladiť inak už je hotový, funguje super a kondenzátory v MMC sa nehrejú. Pridávam ešte ďalšie kvalitnejšie fotky výbojov :) Výboje do tej kovovej tyči opretej o rebrík skákali max na vzdialenosť 1,3m.

•
•
•
•
•
•
•
•
•
•

5.6.2016

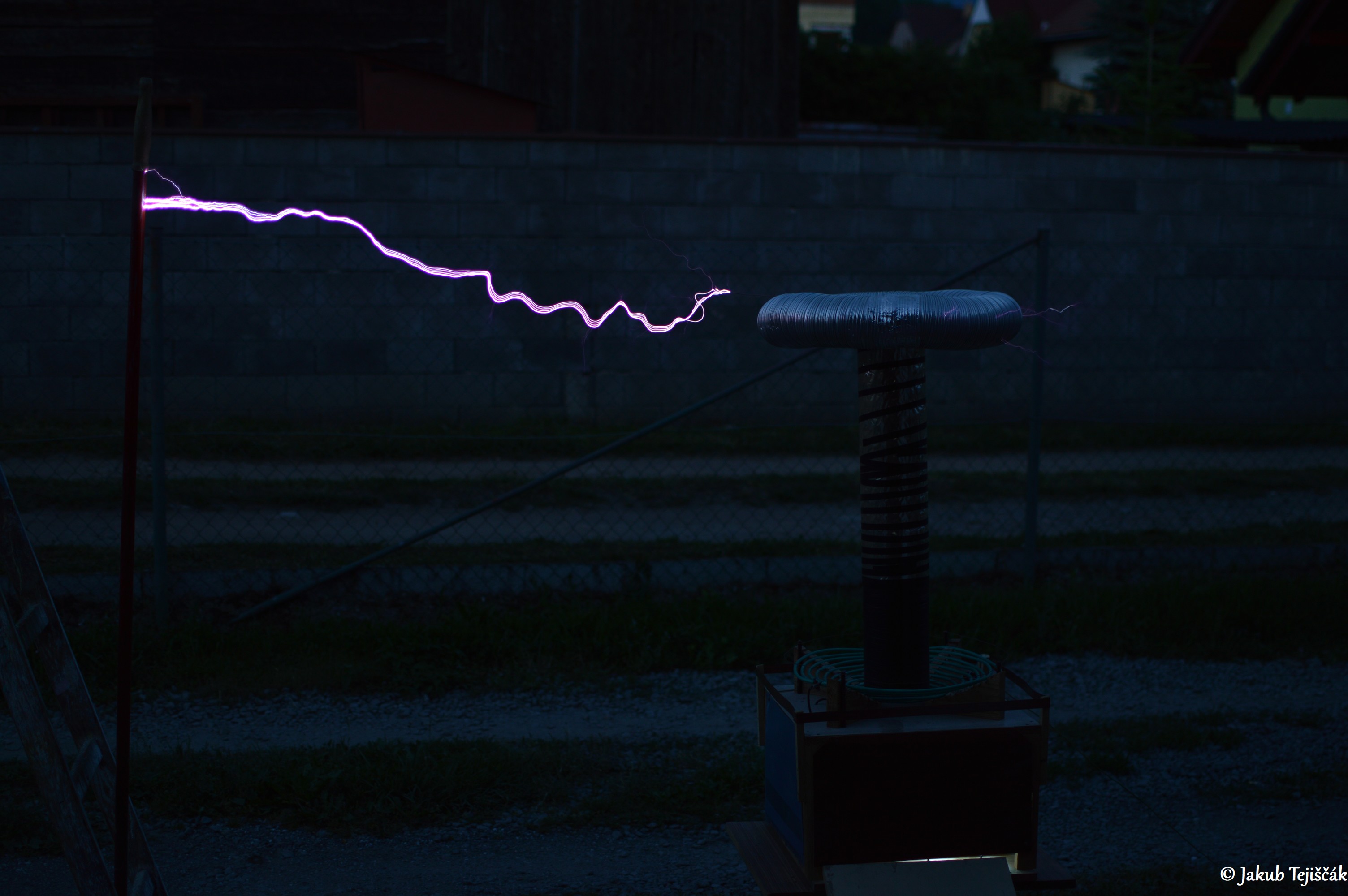

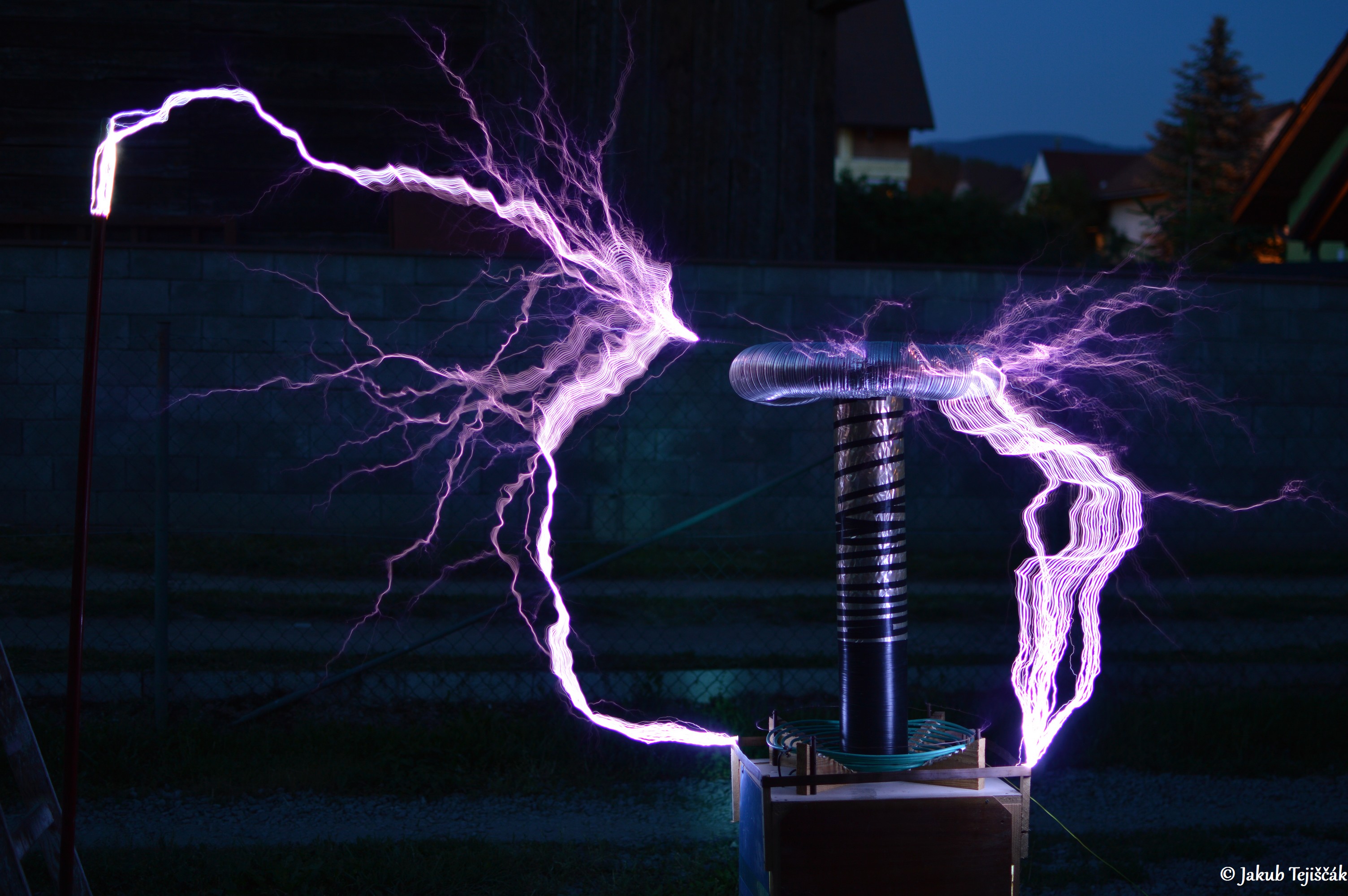

      Po dlhom čase som opäť vytiahol veľký SGTC, poutieral prach, povymetal pavučiny, nejako dal dokopy a cele zložil s časti, ktoré už boli porozkladane asi po celom dome a šope. Teslák funguje stále rovnako dobre, avšak teraz som sa chcel hlavne pohrať s fotením s novou zrkadlovkou a tu je výsledok :). Výboje 1,3m do zeme. Inak na fotke v strede vidno výboj plaziaci sa po dreve na vrchu tyče ako ide oproti výboju s tesláku, ale ešte sa nespojili.

•
•
•
•
•
•
•
•
•
•
•
•
•
