Moja zbierka elektrónok

Moja priebežne aktualizovaná zbierka elektrónok. Od tých najmenších až po obrovské výkonové z vysielačov a radarov.

      Dlho som neaktualizoval fotky zbierky elektrónok a nahromadilo sa už toho toľko, že všetko nafotiť jednotlivo mi prišlo už nereálne. Nie je čas nato sa s tým toľko hrať a jednotlivo fotiť, hľadať a písať popisy. Takže takto hromadne fotky väčšiny elektrónok zo zbierky, pár kúskov ešte je mimo fotky, ale to snáď časom opäť, keď pribudnú ďalšie. Úplne dole ostali pôvodné staré fotky a tu hore najnovšie hromadné.

8.3.2020

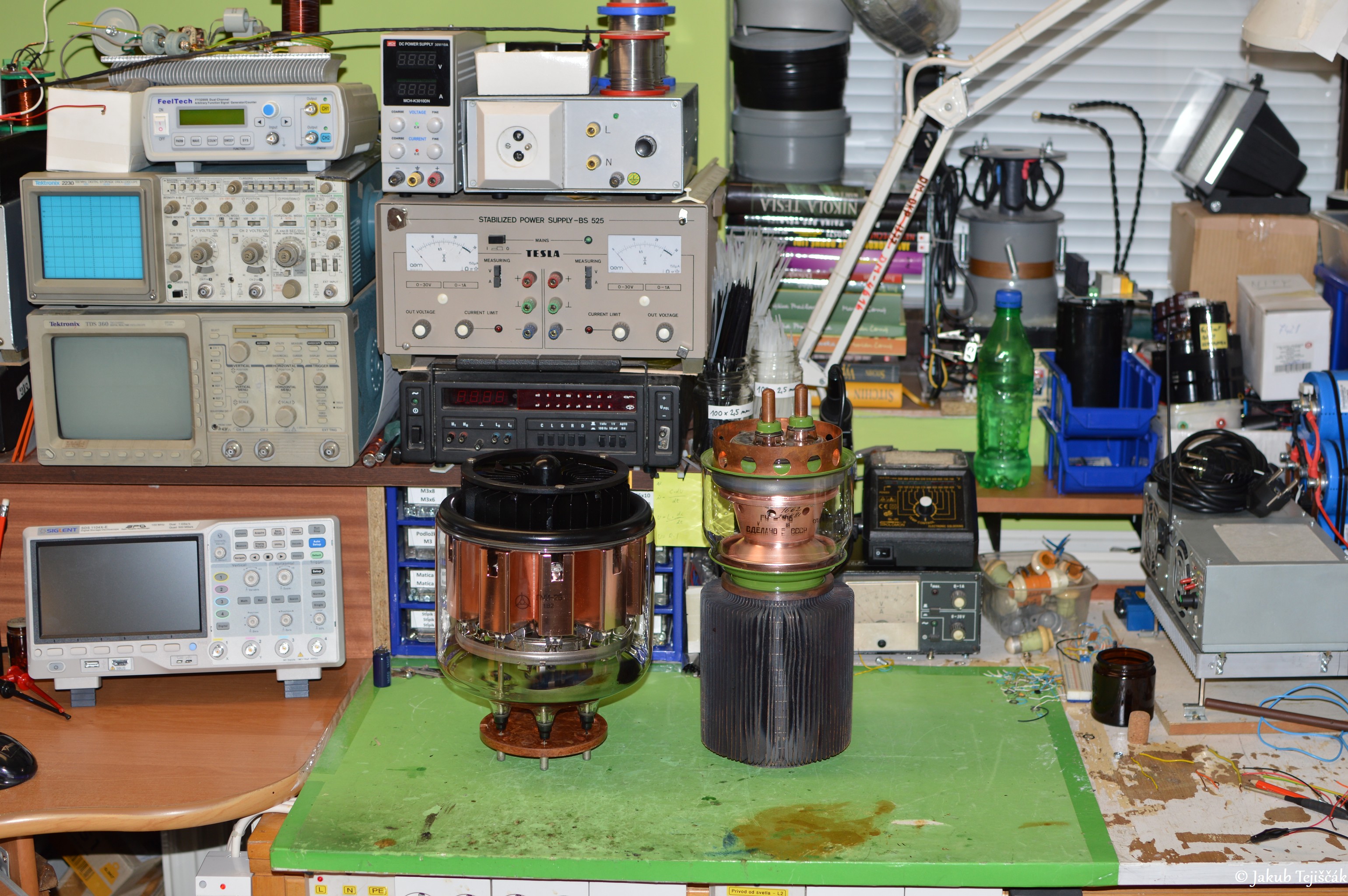

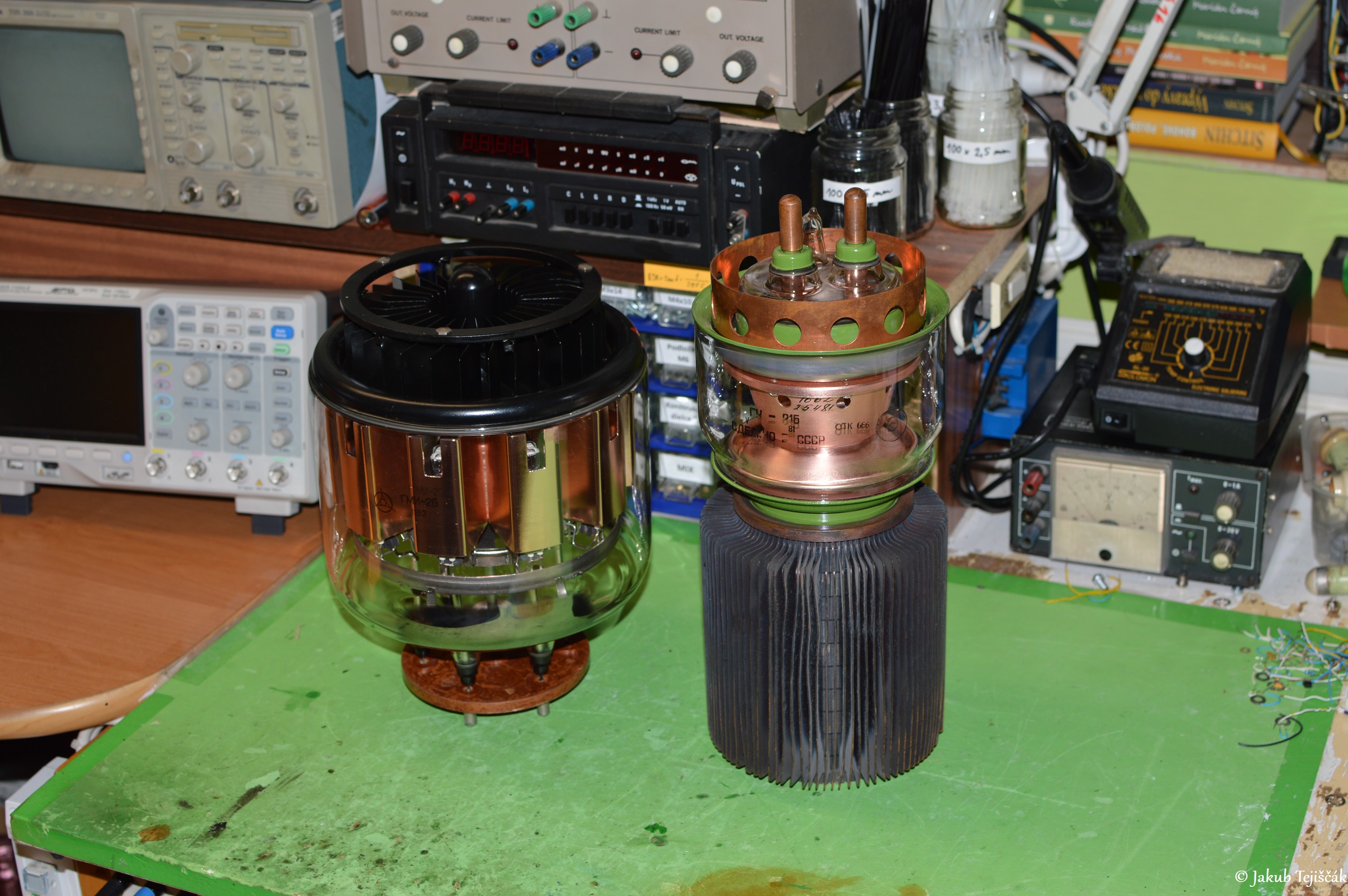

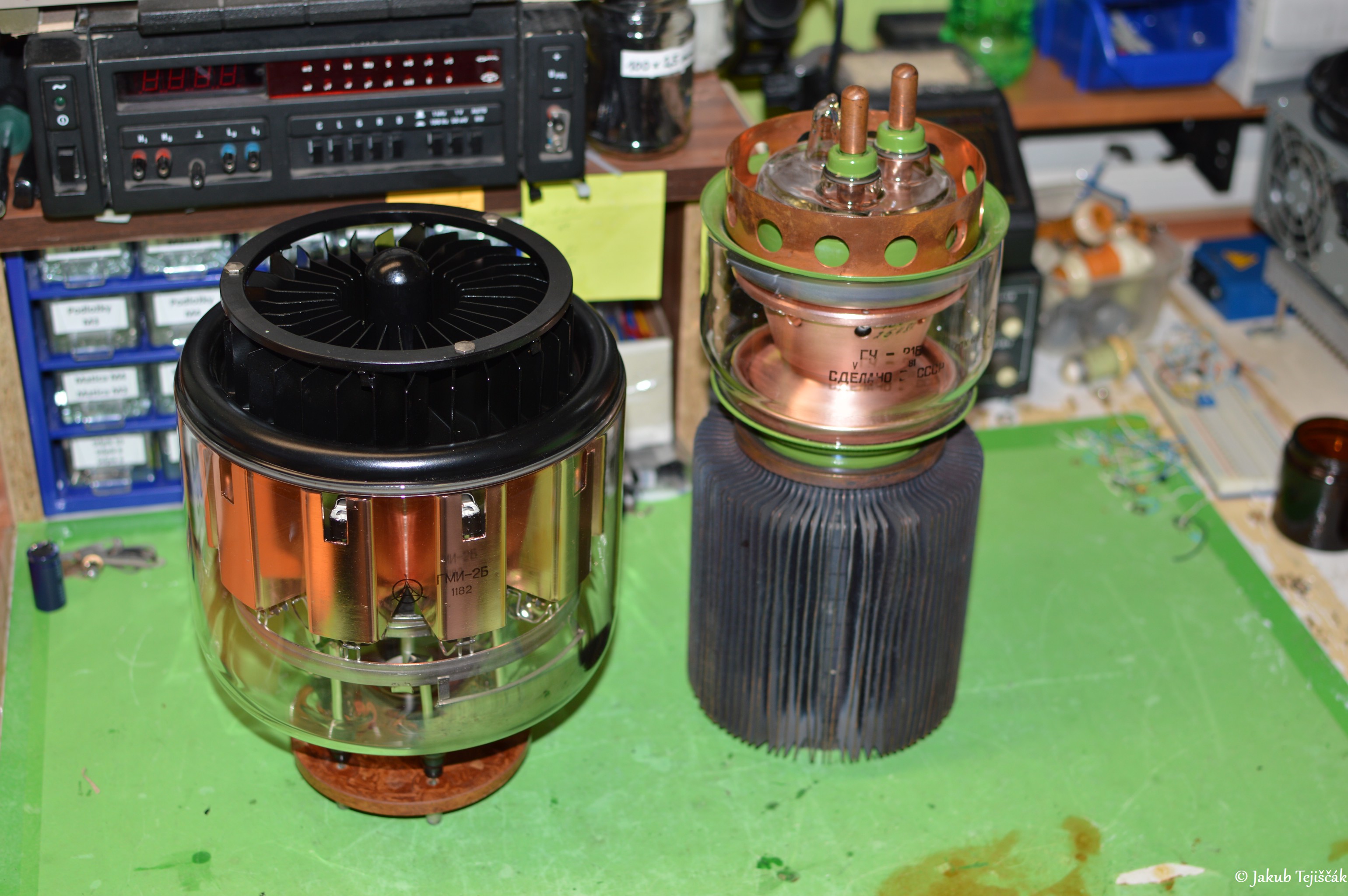

GMI-2B + GU-21B

      Dnes mám veru ďalšie Vianoce. Tento víkend som si bol pre nové (NOS) veľké vojenské elektrónky GMI-2B a GU-21B. Obe v originál baleniach zo skladových zásob, nikdy nepoužité a predo mnou ani nikdy neotvorené krabice. GU-21B malá tiež ešte plombu v krabici. Obe aj s dokumentáciou.

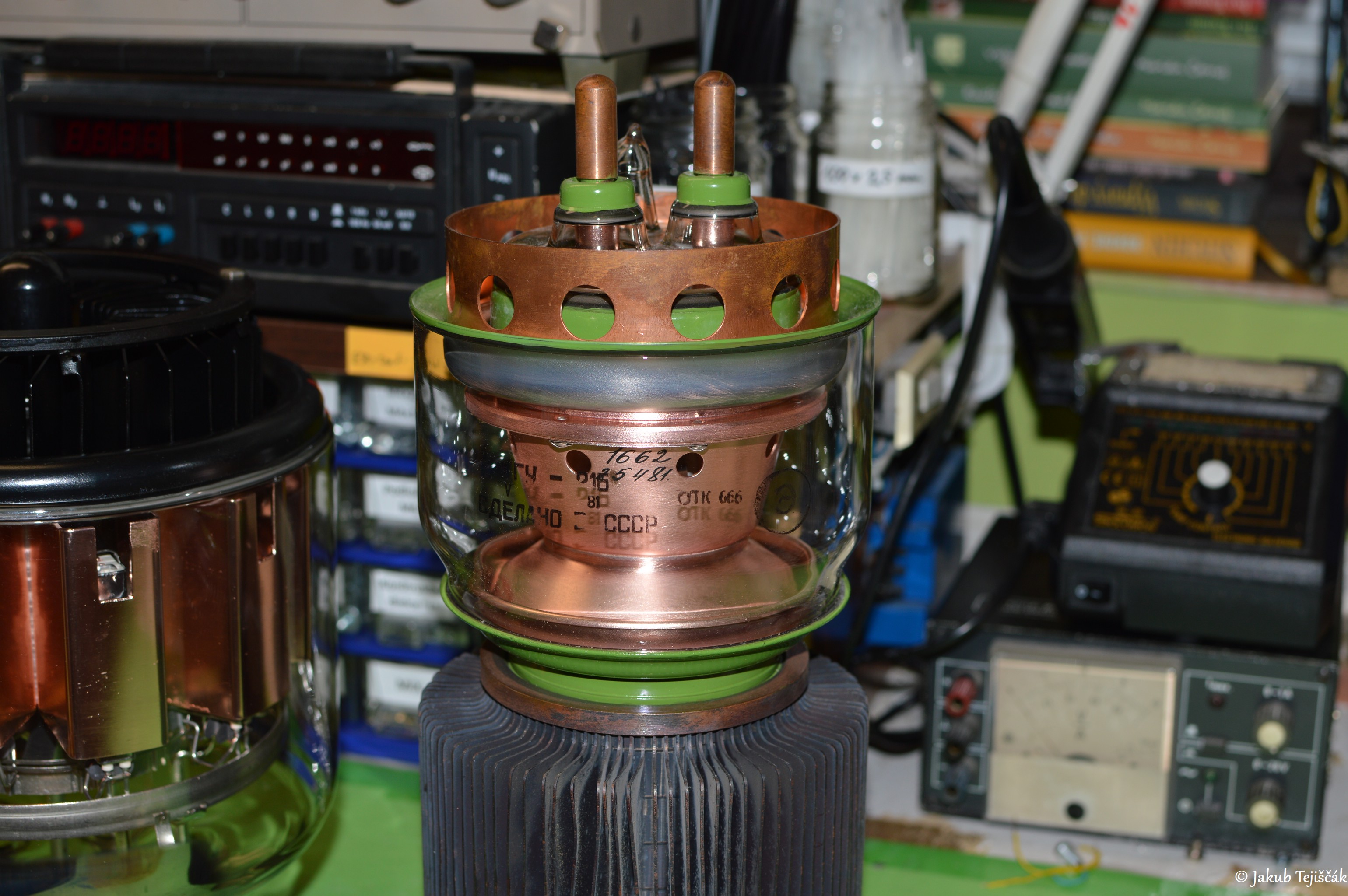

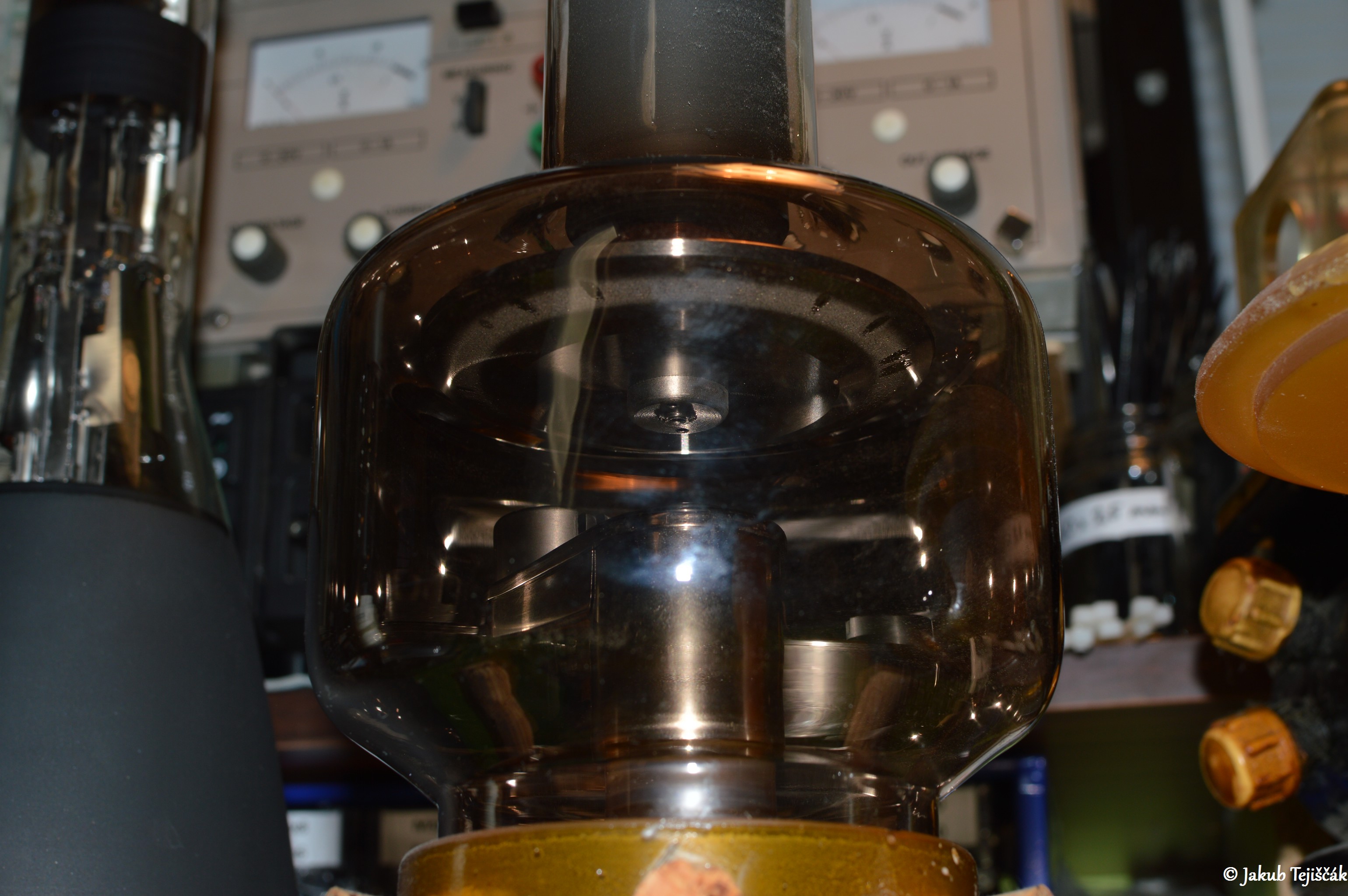

      GMI-2B je ruská pulzná tetróda, ktorá má nepriamo žeravenú katódu alebo skôr niekoľko sólo katód a obrovskú medenú anódu. Váha elektrónky je 5,5kg. Anódová strata je 900W, no dovolený limitný impulzný prúd je až 110A pri dĺžke pulzu do 2us. Anódové napätie je do 32kV. Žeraviace napätie 25V pri 15,8 - 19,2A. Ďalšie bližšie informácie v priloženom datasheete.

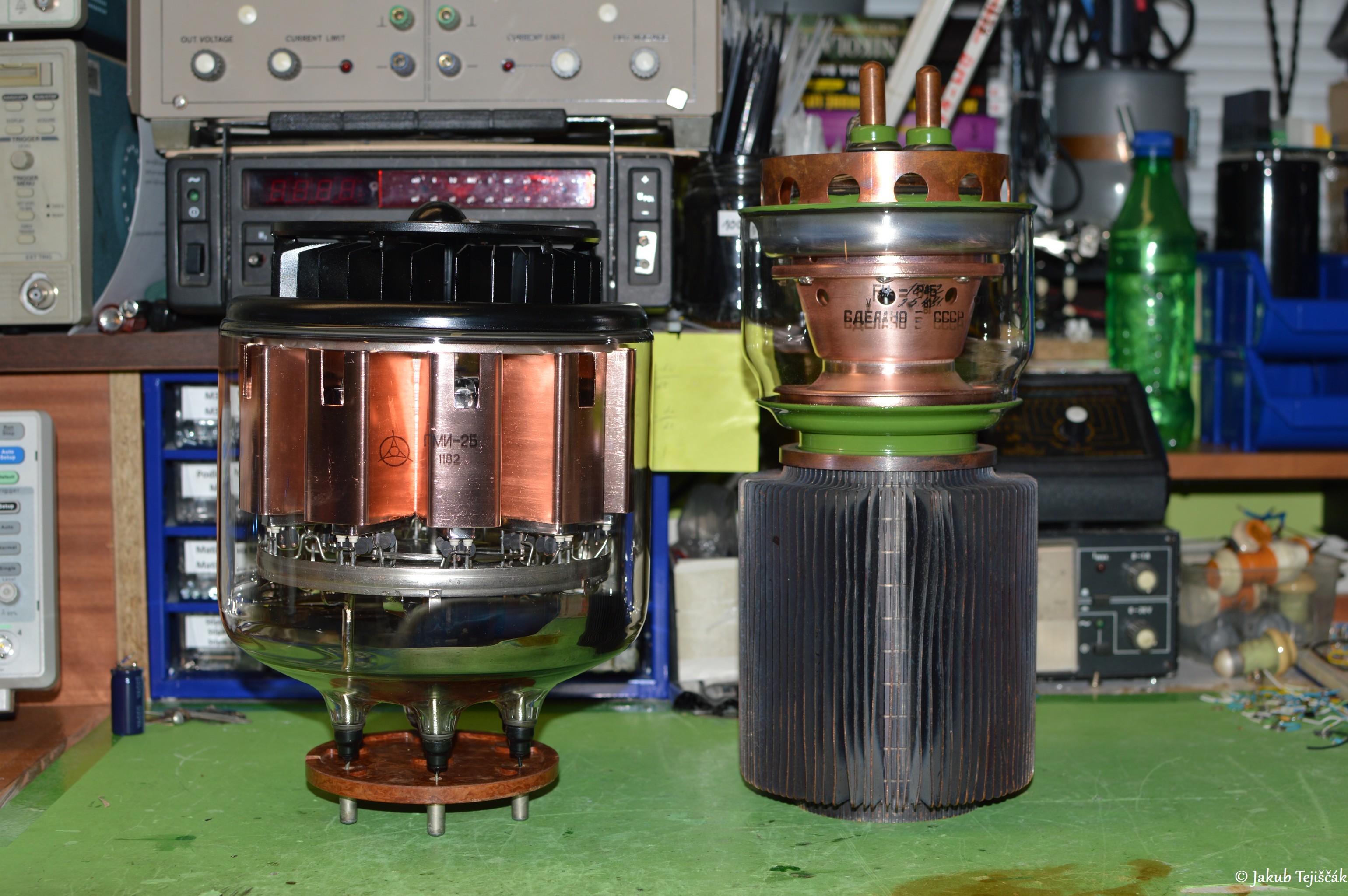

      GU-21B je ruská priamo žeravená trióda o váhe 8kg. Anódová strata je 10kW, mriežková strata Pg1 je 600W a anódové napätie 9kV. Žeravenie elektrónky je 8,3V pri 140-160A ! Viac informácií opäť v priloženom datasheete.

Zvyšné staré fotky elektrónok

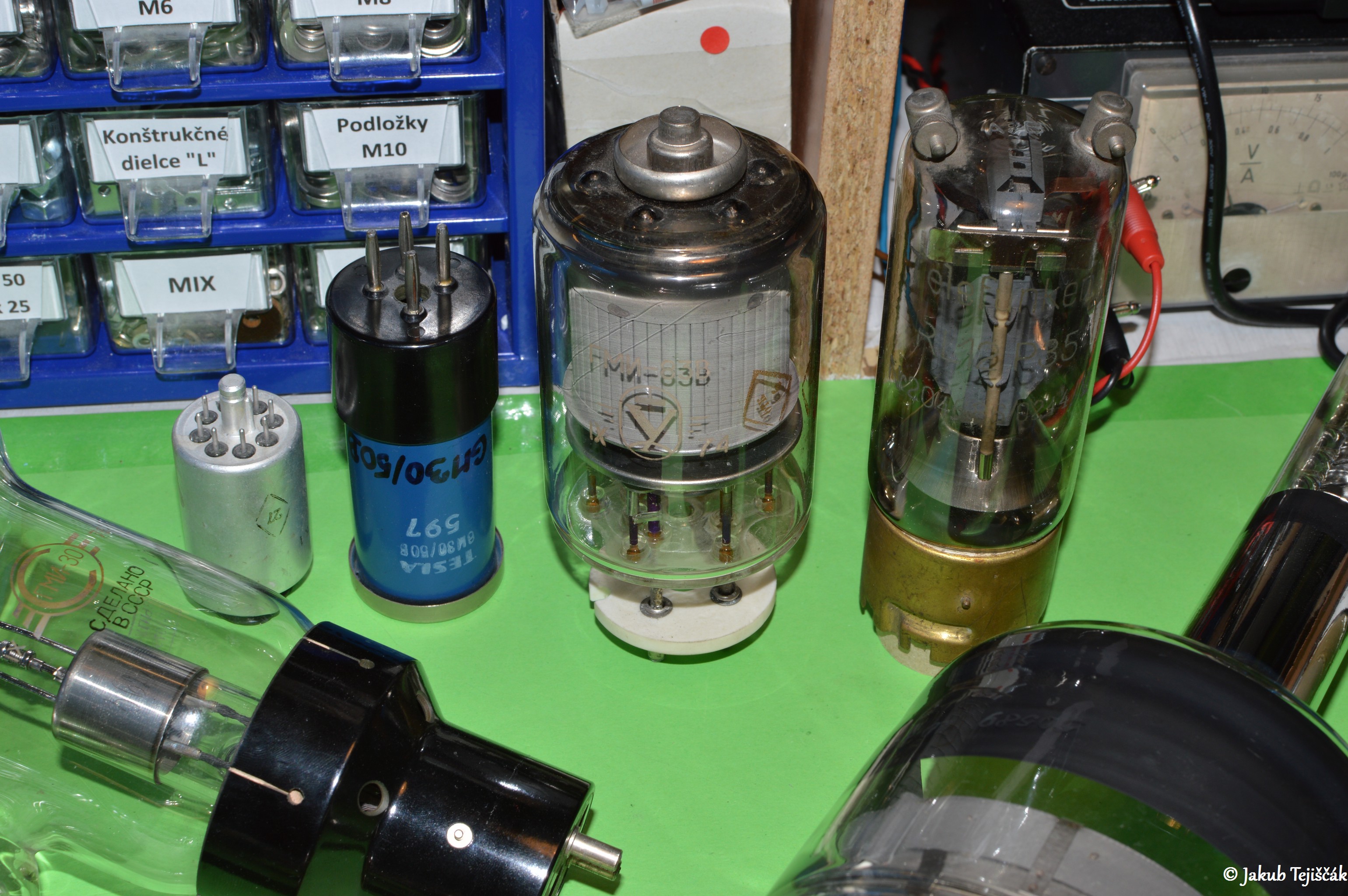

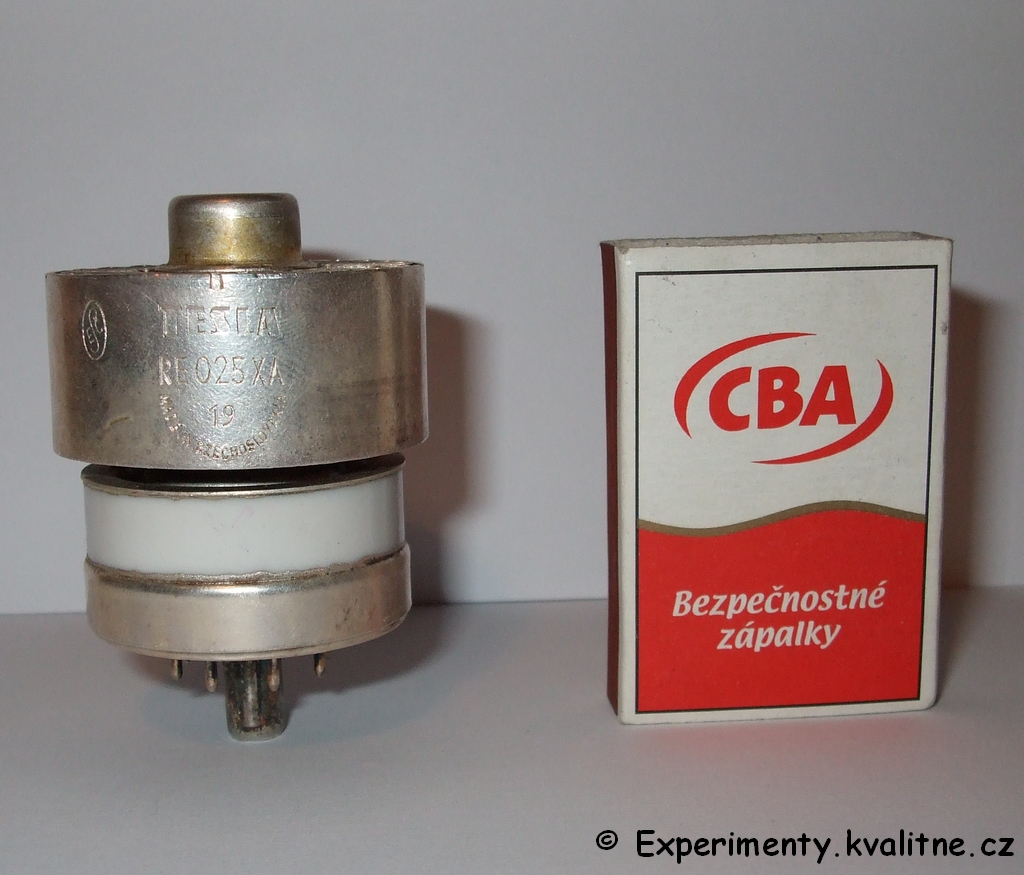

      Staré fotografie elektrónok ešte z čias, keď som ich mal málo a bolo časovo reálne ich fotiť pekne jednotlivo. Neskôr ich pribudol taký počet, že som už takéto fotenie zavrhol a nafotil všetko v skupinách, ako na fotkách hore.

Datasheety
